СКАТННРешения

Решения · Агропредприятие

Агропредприятие в одном окне: поля, техника, топливо и урожай

Подключаем к АвтоГРАФ тракторы с агрегатами, комбайны, зерновозы, топливозаправщики, топливный пост, весовую и сушилку. У каждого поля появляется паспорт: какие операции прошли, с какой нормой, сколько ушло топлива и сколько собрано. Отчёты — агроному, руководителю и в 1С.

  • Паспорт каждого поля
  • Агрегат определяется сам
  • Весовая с фото
  • Выгрузка в 1С
Хозяйство · 12 августа 17 машин в работе
Карта хозяйства: пять полей. Поля 1 и 2 убраны, на поле 3 идёт опрыскивание подсолнечника, на поле 4 растёт кукуруза, на поле 5 идёт уборка пшеницы. Внизу база с топливным постом и ток с весовой и сушилкой, зерновоз возит зерно с поля 5 на ток 1Пшеница 2Ячмень 3Подсолнечник 4Кукуруза 5Пшеница База топливный пост весы сушилка Ток
Поле 5 · Пшеница яровая · 118 га идёт уборка
  1. Посев23 апр118 га · 220 кг/га→
  2. Опрыскивание29 мая118 га · 200 л/га→
  3. Уборкаидёт85 из 118 га · 46 ц/га→
  4. Топливосезон3 090 л с начала сезона→
Так хозяйство выглядит в АвтоГРАФ. Данные условные.

Что меняется в хозяйстве

Без мониторинга о полях знает агроном, о технике — бригадир, о топливе — заправщик, а сводит всё бухгалтерия по бумагам. Переключите и сравните.

  • Поля

    СейчасПлощади и операции — в тетради агронома.

    С АвтоГРАФПаспорт поля: все операции сезона с датами, нормами и площадью.

  • Техника

    СейчасКто где работал — со слов бригадира.

    С АвтоГРАФКаждая машина и агрегат — на карте, с часами работы и простоя.

  • Топливо

    СейчасСписывается по нормам.

    С АвтоГРАФКаждый литр — от поста и АТЗ до бака, сливы видны сразу.

  • Урожай

    СейчасСколько собрали с поля — по накладным.

    С АвтоГРАФКаждый рейс зерновоза — с поля, с весом и фото.

  • Учёт

    СейчасВыработку и путевые листы переписывают вручную.

    С АвтоГРАФВыработка и топливо по людям и технике — выгрузка в 1С.

Что подключаем

Всё, что ездит, заправляет, взвешивает и сушит, — в одной системе. Выберите объект.

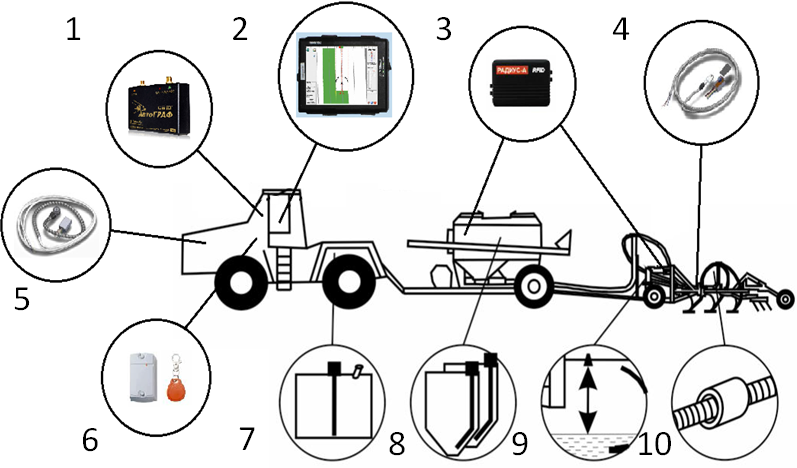

Тракторы и агрегаты

Ставим

  • Терминал АвтоГРАФ
  • Метку на каждый агрегат и считыватель на трактор — система сама знает, что прицеплено
  • Датчик уровня топлива в бак

Видно в АвтоГРАФ

  • Гектары по видам работ — по ширине захвата агрегата
  • Часы работы и простоя, скорость на поле
  • Перекрытия и огрехи на карте
  • Расход топлива на гектар и на моточас

Подробнее: телеметрия ISOBUS, контроль высева УСКВ и СКИФ, опрыскиватель без ISOBUS.

Комбайны

Ставим

  • Терминал АвтоГРАФ
  • Датчик уровня топлива
  • Дисплей в кабину — комбайнёр видит точную скорость по спутникам

Видно в АвтоГРАФ

  • Убранная площадь по полям
  • Карта скоростей: где комбайн шёл быстрее нормы
  • Намолот по полю — по взвешенным рейсам зерновозов
  • Топливо на гектар

Подробнее: как контролировать скорость комбайна и работу жатки.

Зерновозы и грузовой транспорт

Ставим

  • Терминал АвтоГРАФ
  • Датчик уровня топлива

Видно в АвтоГРАФ

  • Рейсы «поле — ток» и пробег
  • Стоянки вне маршрута
  • Вес каждого рейса с весовой

Как это выглядит — в разделе «Урожай от поля до тока».

Топливо: пост, топливозаправщик, баки

Ставим

  • Управление колонкой топливного поста и уровнемер в резервуар
  • Счётчик и датчики уровня на топливозаправщик
  • Датчики уровня в баки техники

Видно в АвтоГРАФ

  • Каждая выдача — кому, сколько, где и когда
  • Остатки в резервуаре и в цистерне
  • Заправки и сливы в баках техники

Подробнее: ТРК под управлением АвтоГРАФ, автотопливозаправщик, защита от сливов.

Весовая

Ставим

  • Адаптер TK-IA к весовому терминалу
  • Камеру над весами

Видно в АвтоГРАФ

  • Вес каждой машины: брутто, тара, нетто
  • Весовщик и водитель
  • Фото к каждому взвешиванию

Список поддерживаемых весовых терминалов — на странице TK-IA.

Сушилка и стационарные объекты

Ставим

  • Терминал АвтоГРАФ на объект
  • Подключение к датчикам оборудования

Видно в АвтоГРАФ

  • Показания оборудования — на том же экране, что и техника
  • История показаний за сезон

Что можно подключить на вашем объекте — расскажем после осмотра.

Урожай: от комбайна до тока

Комбайн выгрузил бункер в зерновоз — и рейс уже привязан к полю. Дальше видно маршрут, стоянки и вес на весовой с фото. Выберите рейс.

Карта рейса: поле 5 с комбайном слева, дорога на ток справа, ниже дороги деревня Ивановка. Зерновоз загружается у комбайна, едет на ток, взвешивается на весовой с фото Поле 5 Ивановка Ток весовая12 840 кг 26 мин

Рейс как надо

  1. Комбайн №3 выгрузил бункер в КамАЗ №14 — поле 5
  2. В пути на ток, 14 км
  3. Весовая: брутто 22 460, тара 9 620, нетто 12 840 кг — с фото
  4. Разгрузка на току. Рейс: поле 5 → ток, 12 840 кг

Каждый рейс — с поля, с весом и фотоНамолот по полю складывается из взвешенных рейсов, поэтому урожайность считается по факту, а не по накладным.

Остановка в пути

  1. Комбайн №3 выгрузил бункер в КамАЗ №14 — поле 5
  2. Свернул в Ивановку и встал — не по маршруту
  3. Простоял 26 минут, поехал на весовую
  4. Весовая: нетто 11 960 кг — на 880 кг меньше, чем в среднем по рейсам с поля 5
  5. Остановка, вес и фото — в отчёте по рейсу

Есть что спросить у водителяГде стоял, сколько и сколько привёз — по данным, а не со слов. Выводы делаете вы.

Отчёты для каждого

Одни и те же данные — в том виде, в каком они нужны агроному, руководителю и бухгалтерии. Данные условные, за 12 августа.

Поля: план и факт по операциям
ПолеКультураОперацияПлан, гаФакт, гаРезультатПерекрытия
Поле 5ПшеницаУборка1188546 ц/га2,1 %
Поле 3ПодсолнечникДесикация210134150 л/га3,4 %
Поле 1ПшеницаУборка14214248 ц/га1,8 %
Поле 2ЯчменьУборка969642 ц/га2,6 %
Техника: работа, простой и топливо за день
ТехникаРаботаРабота, чПростой, чИспользованиеТопливо, лРасход
Комбайн №3Уборка, поле 511,21,688 %41216,8 л/га
Комбайн №5Уборка, поле 510,42,978 %39817,6 л/га
Трактор №12Десикация, поле 39,81,289 %1261,9 л/га
КамАЗ №14Перевозка зерна8,63,472 %9638 л/100 км
Выработка по механизаторам и водителям
СотрудникТехникаРаботаВыработкаМоточасыТопливо, л
Иванов И.Комбайн №3Уборка, поле 524,5 га11,2412
Петров С.Комбайн №5Уборка, поле 522,6 га10,4398
Сидоров А.Трактор №12Десикация, поле 366 га9,8126
Кузнецов Д.КамАЗ №14Перевозка зерна9 рейсов, 115 т8,696

Выработку, моточасы и топливо выгружаем в учётную систему предприятия, в том числе в 1С.

Карта АвтоГРАФ: поле с обработанной площадью синим цветом и перекрытиями красным — на разворотах и стыках проходов
А так обработка поля выглядит в АвтоГРАФ. Настоящая карта: синим — обработанная площадь по треку и ширине агрегата, красным — перекрытия на разворотах и стыках проходов.

Основное оборудование

Терминал АвтоГРАФ-GX

АвтоГРАФ-GX

Терминал на технику и объекты: координаты, датчики, данные CAN.

О терминале →
Считыватель меток TK-Reader-M

TK-Reader-M и TK-Marker-M

Считыватель на трактор и метки на агрегаты: система знает, что прицеплено.

О считывателе →
Адаптер интерфейсов TK-IA

TK-IA

Адаптер для подключения весовых терминалов и автомобильных весов.

Об адаптере →
Дисплей АвтоГРАФ-ИНФО Мини

АвтоГРАФ-ИНФО Мини

Дисплей в кабину: механизатор видит скорость и параметры работы, получает сообщения.

О дисплее →

Частые вопросы

С чего начать, если техники много?

С того, где больше всего теряется: обычно это топливо и учёт выработки. Можно начать с части машин и подключать остальные постепенно — всё сводится в одну систему.

Как система понимает, какой агрегат прицеплен?

На агрегате — метка, на тракторе — считыватель. При сцепке метку крепят к считывателю, и система знает, какой агрегат работает, и считает площадь по его ширине захвата.

Можно ли выгружать данные в 1С?

Да. Выработку, моточасы и топливо по механизаторам и технике выгружаем в учётную систему предприятия, в том числе в 1С.

Подключается ли весовая?

Да, через адаптер TK-IA к весовому терминалу: вес каждой машины с весовщиком и водителем, а с камерой — и с фото.

Что будет, если в поле нет связи?

Терминал хранит данные в памяти и передаёт их, когда связь появится. Работа за это время попадёт в отчёты.
