Системы контроля высева СКИФ: российские датчики для любой сеялки — и данные сева в АвтоГРАФ

СКИФ выпускает АО «Завод «Радиан» из Ставропольского края, первые системы продали в 2008 году. Линейка закрывает сеялки точного высева, механические и пневматические — от контроля валов и бункеров до управления электродозаторами. Подберём модель под вашу сеялку, установим и подключим монитор СКИФ к новому терминалу АвтоГРАФ серии X.

Подобрать модель Сколько стоит забитый сошник
  • Сделано в России
  • Точного высева, механические, пневматические
  • Работает с новыми АвтоГРАФ серии X
СКИФ-Т04 · точный высев, 12 рядков 8,0 км/ч
Экран терминала СКИФ для сеялки точного высева: диаграммы отклонения нормы по двенадцати рядкам. Белые — в пределах нормы, жёлтая у третьего ряда — двойники 9 %, красная у седьмого — пропуски 14 %. Внизу: засеяно семян, площадь, время сева и норма Ряд 7: пропуски 14 % пределы: норма ±10 %, двойники и пропуски 5 % больше нормы меньше нормы ✕1 ✕2 +9 %✕3 ✕4 ✕5 ✕6 −14 %✕7 ✕8 ✕9 ✕10 ✕11 ✕12 Засеяно семян1 472 000 шт Площадь18,4 га Время сева2 ч 44 мин Норма, шт/м5,6 / 5,5
Так ряды сеялки выглядят на терминале СКИФ. Данные условные.

Подберите модель под свою сеялку

В линейке СКИФ — системы под разные типы и размеры сеялок. Ответьте на два вопроса, и мы покажем подходящую. Точную комплектацию завод подбирает по анкете на вашу сеялку — заполним её вместе.

1 Тип сеялки

2 Сколько рядков?

Полная линейка — в таблице ниже.

Линейка систем СКИФ

По данным завода «Радиан». Количество сошников и функции зависят от комплектации.

Системы контроля высева СКИФ
МодельДля каких сеялокЧто контролируетМонитор
СКИФ-Т04Точного высева, от 8 до 12 рядковПролёт семян, вращение дозаторов, двойники и пропуски, норма в шт/м по каждому рядкуМТ04, М8.4
СКИФ-Т06Точного высева, до 24 рядковТо же, что Т04, для широких сеялокМ8.4, СКИФ-ВИЗОР
САРМАТМеханическиеВращение валов дозаторов, минимальный уровень в бункерах. Дорабатывается до СКИФ-17Свой монитор
СКИФ-17МеханическиеВалы, пролёт семян к сошникам, уровень в бункерахСвой монитор
СКИФ-19Импортные пневматические — к штатной системеПролёт семян и удобрений по двум линиям, валы дозаторов, до 150 сошниковМ8.1
СКИФ-26Пневматические шириной до 11 мПролёт семян, бункеры, вентилятор, валы, скорость и площадьМП22, М8.2, СКИФ-ВИЗОР
СКИФ-28Широкозахватные пневматические, больше 11 мДве линии, три бункера, два вентилятора, валы, скорость и площадьМП22, М8.2, СКИФ-ВИЗОР
СКИФ-30Крупные пневматические комплексыОтносительный поток в каждом семяпроводе, валы, два вентилятора, три бункера, до 250 сошниковМ8.3, СКИФ-ВИЗОР
СКИФ-38Пневматические — контроль и управлениеНорма в шт/м, поток, бункеры, вентиляторы, заглубление; закладка техколеи клапанамиВИЗОР-ПРО
СКИФ-48Пневматические с электродозаторамиУправление электродвигателями дозаторов по норме, скорости и техколее; всё, что умеет СКИФ-38ВИЗОР-ПРО

Как датчик «слышит» семена

Датчики пролёта СКИФ для пневматических сеялок — акустические: датчик накладывается на трубу семяпровода и ловит удары зёрен о стенку. Нет ударов — нет высева. Выберите режим.

Семяпровод с накладным акустическим датчиком: зёрна падают по трубе и ударяются о стенку, на экране справа — всплески сигнала датчика. При засоре зёрна не идут и сигнал пропадает ДПП сигнал датчика Поток в норме — зёрна идут
  • ДПП, ДП-5, ДПП-3акустические, пневматикаНакладываются на трубу семяпровода 25–32 мм. Ловят и пшеницу, и гранулы удобрений, и семена от рапса до гороха. ДП-5 и ДПП-3 оценивают поток, а не только факт пролёта.
  • ДПФТ-43счёт семянФиксирует семена от 1 мм — рапс, рыжик, сорго. Считает 95 % семян рапса и 97–99 % пшеницы — норма в штуках на метр и на гектар.
  • ДТФточный высевСтавится в высевающий аппарат или на семяпровод, изготавливается под каждый тип аппарата. Двойники и пропуски по каждому рядку.
  • ДСмеханические сеялкиУстанавливается в разрыв семяпровода с соединительным патрубком и контролирует пролёт к сошнику.
  • ДМвращение и путьМагниточувствительный: контроль вращения вала дозатора, а с втулкой с магнитами — скорость и пройденный путь.
  • ДФАуровень в бункереСтавится на бункер и сигналит, когда посевной материал опустился ниже места установки.
  • ДДБдавление в бункереДля бункеров под давлением: сообщает, если избыточное давление упало ниже 3 кПа.
  • КПСклапаны техколеиПерекрывают семяпроводы для закладки технологической колеи из кабины — в составе СКИФ-38 и СКИФ-48.

Сколько стоит забитый сошник

Методика завода «Радиан»: забитый сошник за час не засевает полосу шириной в междурядье на всю длину пути. В сложную погоду за час может забиться 3–5 сошников, а «лысые» рядки агроном увидит только через 2–4 недели.

Не засеяно за час0,3 га
Недобор за час0,9 т
Убыток за час13 500 ₽
Убыток за сезон2 025 000 ₽

Междурядье × скорость × часы × урожайность × цена. Пример завода: 30 см, 10 км/ч, 30 ц/га, 15 000 ₽/т, 150 часов — 2 025 000 ₽ за сезон с одного сошника.

СКИФ + АвтоГРАФ: качество сева в офисе

Новые терминалы АвтоГРАФ серии X читают данные монитора СКИФ сами — через скрипт, микропрограмму на терминале. Для терминалов постарше есть адаптер интерфейсов TK-IA. Тогда события сева видны в той же системе, где местоположение, скорость и топливо трактора, — с привязкой к точке поля.

  1. Датчикипролёта, валов, бункеров, вентиляторов
  2. Блок сбора данныхна сеялке
  3. Монитор СКИФМ8.1–М8.4 или ВИЗОР
  4. Скрипт на терминалемикропрограмма читает данные монитора; для старых терминалов — адаптер TK-IA
  5. АвтоГРАФ серии Xкоординаты, скорость, топливо
  6. Агрономсобытия сева на карте и в отчётах

Что видно в АвтоГРАФ

  • Прекращение сева
  • Номера забитых сошников и рядков с отклонением нормы
  • Нестабильный, некачественный сев
  • Низкие обороты вентилятора
  • Отсутствие посевного материала в бункерах

Подключение зависит от модели и года выпуска монитора СКИФ, а скрипты — от модели и серийного номера терминала: поэтому в новых проектах ставим новые приборы серии X. Нужен комплект кабелей, протокол связи даёт завод. Совместимость проверим заранее.

  1. Сеялка №2, поле 3: забит сошник 17
  2. Сеялка №2: низкие обороты вентилятора
  3. Сеялка №2: сев возобновлён
  4. Сеялка №4, поле 5: в бункере 2 нет семян
  5. Сеялка №4: ряд 7 — норма ниже на 14 %

СКИФ или УСКВ?

Обе системы российские и обе передают данные сева в АвтоГРАФ. Разница — в подходе. Поможем выбрать под ваши сеялки.

СКИФ «Радиан», Ставропольский край

  • Линейка под тип и размер сеялки — от контроля валов до управления электродозаторами
  • Акустические накладные датчики пролёта, счёт семян в штуках
  • Мониторы М8 и цветной терминал СКИФ-ВИЗОР
  • Клапаны закладки технологической колеи

УСКВ Омск

  • Один монитор 10″ с модемом на две SIM для любого типа сеялки
  • Оптические датчики семяпроводов и гистограмма плотности посева
  • Поток по башням, давление в бункерах, глубина обработки
  • Опция автоматической установки нормы высева
Подробнее об УСКВ →

История СКИФ

  1. 2006Идея системы контроля
  2. 2008Первые продажи и первые поставки на конвейер
  3. 2011СКИФ-19 на выставке Agritechnika в Ганновере
  4. 2012Диплом «100 лучших товаров России» — и снова в 2014
  5. 2014СКИФ-Т04 для сеялок точного высева
  6. 2016Датчик давления бункера ДДБ и монитор М-08
  7. 2019Серийные мониторы М8.1, М8.2 и М8.4У
  8. 2022Цветной терминал СКИФ-ВИЗОР
  9. 2023–2024СКИФ-38 и СКИФ-48 с управлением техколеей и электродозаторами

Оборудование и соседние решения

Терминал АвтоГРАФ-GX

АвтоГРАФ-GX

Новый терминал серии X: сам читает монитор СКИФ через скрипт, рядом — координаты, скорость и топливо трактора.

О терминале →

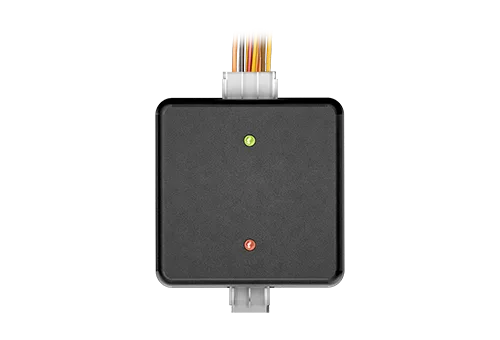

Адаптер интерфейсов TK-IA

TK-IA

Адаптер интерфейсов: подключает монитор СКИФ к терминалам АвтоГРАФ постарше, без поддержки скриптов.

Об адаптере →

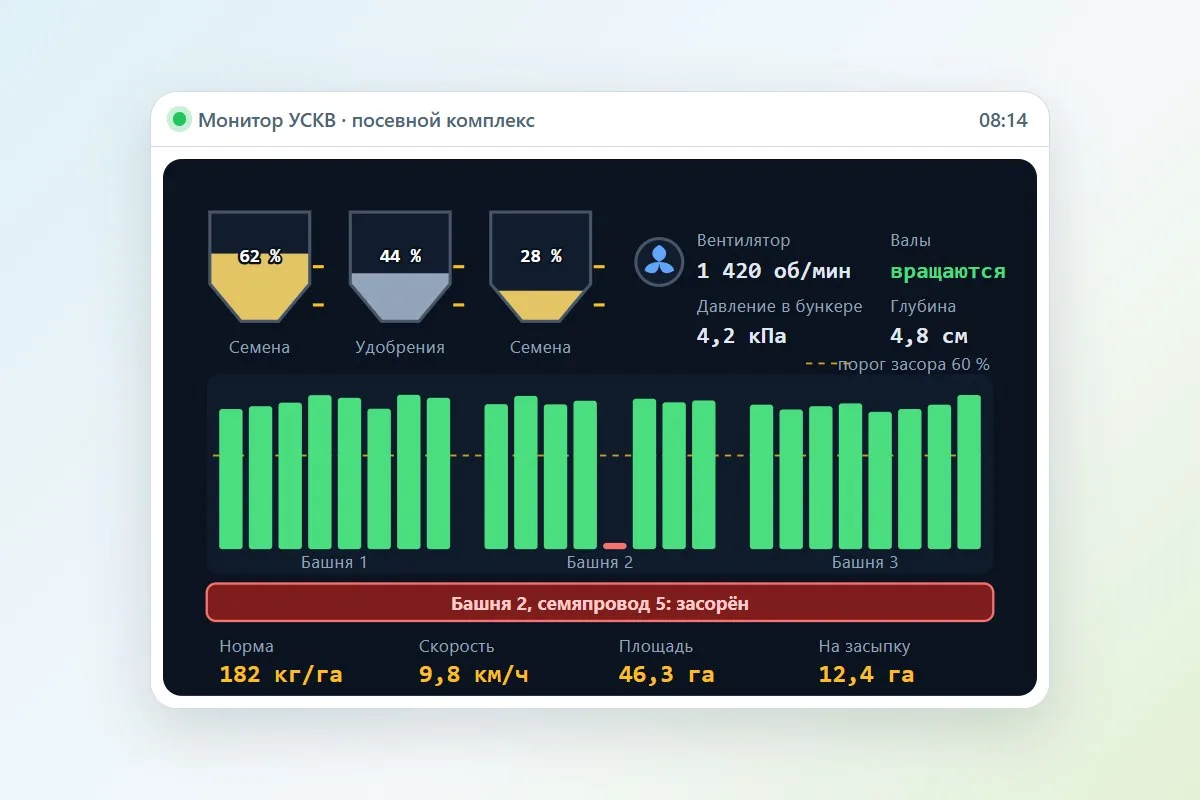

Контроль высева УСКВ

УСКВ

Универсальная система контроля высева с монитором 10″ и гистограммой потока.

Об УСКВ →

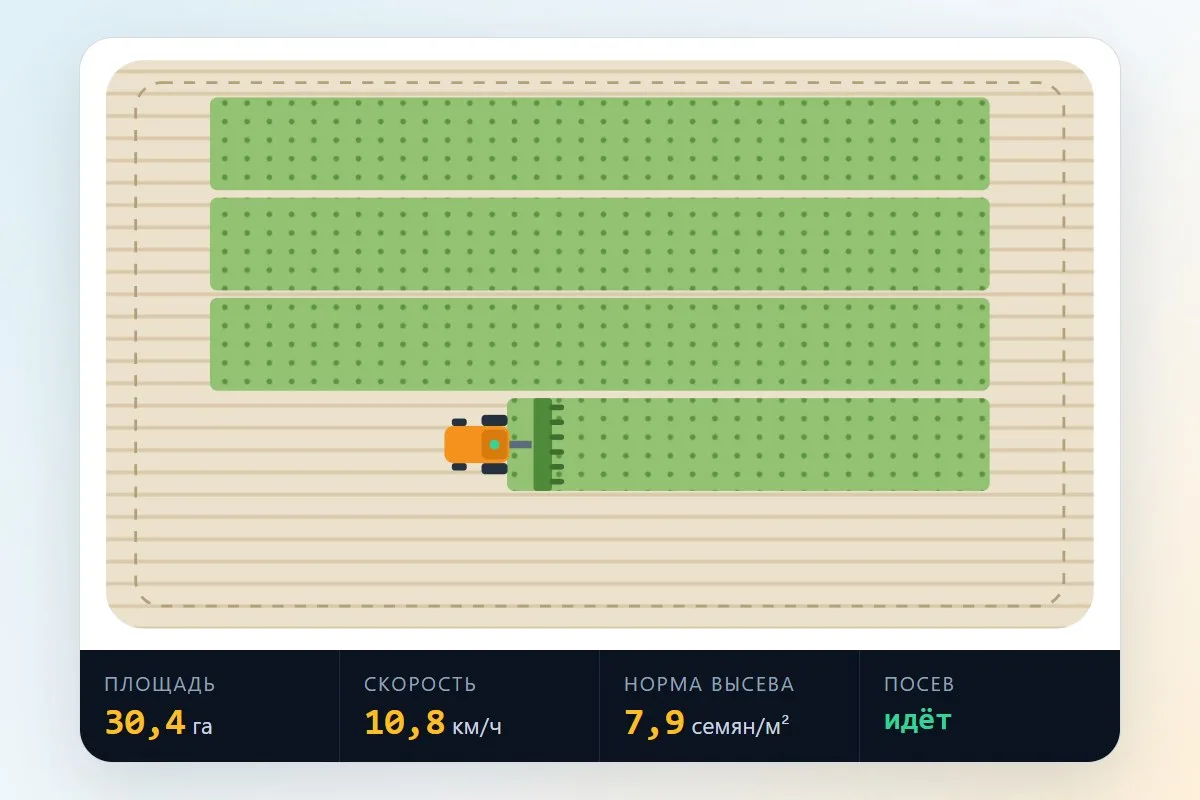

Телеметрия ISOBUS

Сеялка с ISOBUS?

Тогда норму, площадь и тревоги берём прямо с шины машины.

Телеметрия ISOBUS →

Частые вопросы

Подойдёт ли СКИФ для моей сеялки?

В линейке есть системы для сеялок точного высева, механических сеялок и пневматических посевных комплексов отечественного и зарубежного производства. Точную комплектацию завод подбирает по анкете на конкретную сеялку — заполним её вместе с вами.

Видит ли СКИФ мелкие семена?

Акустические датчики пролёта фиксируют и зерно пшеницы, и гранулы удобрений, и семена от рапса до гороха. Датчик ДПФТ-43 фиксирует семена от 1 мм — рапс, рыжик, сорго — и считает 95 % семян рапса и 97–99 % семян пшеницы, по данным завода.

Можно ли контролировать норму высева на пневматической сеялке?

Да, с датчиками ДПФТ: система показывает и позволяет настраивать норму высева в штуках на метр или на гектар, а не в килограммах на гектар. Это есть в системах СКИФ-38 и СКИФ-48.

Как подключить СКИФ к АвтоГРАФ?

Новые терминалы АвтоГРАФ серии X читают монитор СКИФ сами — через скрипт, микропрограмму на терминале. К терминалам постарше СКИФ подключается через адаптер интерфейсов TK-IA. Подключаются мониторы М8.1–М8.4 и СКИФ-ВИЗОР — в зависимости от года выпуска. Понадобится комплект кабелей; совместимость монитора и терминала проверим заранее.

Можно ли поставить только контроль семяпроводов к штатной системе?

Да, для этого есть СКИФ-19: он контролирует пролёт семян и удобрений на импортных пневматических комплексах в дополнение к штатной системе управления.
