Решения · Новые приборы

Новые АвтоГРАФ серии X со скриптами: прибор сам работает с вашим оборудованием

В новые терминалы АвтоГРАФ серии X — GX, SX, LX — загружается скрипт: микропрограмма, которая работает прямо на приборе. Она опрашивает датчик по RS-485, слушает CAN и ISOBUS, принимает Bluetooth-датчики, разбирает чужой протокол и пишет понятные параметры в АвтоГРАФ. Где раньше нужен был отдельный адаптер или подключить было нельзя, теперь хватает прибора и скрипта.

Что подключить? Поддерживает ли мой прибор
  • GX, SX, LX новых выпусков
  • RS-485, CAN, ISOBUS, Bluetooth
  • Пишем скрипт под задачу
АвтоГРАФ серии X · скрипт работает
Терминал АвтоГРАФ серии X со скриптом в центре; к нему подключены уровнемер ПМП-201 по RS-485 (Modbus), картофелеуборочный комбайн по ISOBUS, рефрижератор по CAN (J1939) и Bluetooth-датчики температуры RS-485 · Modbus CAN · ISOBUS CAN · J1939 Bluetooth АвтоГРАФ серии X скрипт ПМП-201уровнемер ROPAкомбайн * Рефустановка BLEдатчики
Приходит от устройства→ 01 03 00 00 00 0C 45 CF ← 01 03 18 3F EB C6 A8 41 46 66 66 42 74 00 00 41 94 CC CD 41 7B 33 33 3F 57 CE D9 …
Видит диспетчер
Уровень
1,842 м
Температура
12,4 °C
Заполнение
61 %
Объём
18,6 м³
Масса
15,7 т
Плотность
0,843 г/см³
Скрипт переводит протокол устройства в параметры АвтоГРАФ. Данные условные.

Что меняется со скриптами

Раньше нестандартное оборудование означало отдельный адаптер или отказ. Переключите и сравните.

  • Нестандартный датчик

    РаньшеОтдельный адаптер — или подключить нельзя.

    Со скриптомПрибор опрашивает его сам.

  • Данные машины

    РаньшеТолько то, что прибор понимает «из коробки».

    Со скриптомСкрипт под конкретную машину разбирает её данные.

  • Доработка

    РаньшеНовая логика — новое оборудование и выезд.

    Со скриптомОбновили скрипт через сервер — без выезда.

  • Что в отчёте

    РаньшеСырые коды, которые надо расшифровывать.

    Со скриптомПонятные величины: литры, градусы, гектары.

Что умеет скрипт

По руководству ТехноКом «АвтоГРАФ серия X. Применение скриптов», версия 2.1.

Что уже подключаем скриптами

Скрипты, которые мы написали и проверили на технике, пример от ТехноКом и системы контроля высева.

  • RS-485 · Modbus RTU

    Уровнемер ПМП-201 на топливном посту

    Уровень, температура, заполнение, объём, масса и плотность топлива в резервуаре. Шина делится со штатными датчиками TKLS и контроллером TKFC — их опрос продолжается как обычно.

    ТРК под управлением АвтоГРАФ →
  • ISOBUS

    Картофелеуборочный комбайн ROPA Keiler 2

    Уборка и выгрузка бункера, площадь, масса с весов, урожайность, часы наработки. Скрипт сам опознаёт блоки машины и подсказывает, почему нет данных.

    Телеметрия ISOBUS →
  • CAN · J1939

    Рефрижераторы Carrier, Thermo King, Zanotti

    Режим — нагрев, охлаждение, оттайка; температуры и уставки трёх зон; коды ошибок. Протокол установки скрипт определяет сам.

    Мониторинг рефрижераторов →
  • Bluetooth

    Беспроводные датчики температуры GL-TV Uni

    Датчики температуры без проводов к прибору — пример скрипта от ТехноКом.

  • Системы контроля высева

    УСКВ и СКИФ

    Новые приборы серии X работают с УСКВ и СКИФ через скрипт: засоры, норма и бункеры — в АвтоГРАФ без отдельного адаптера.

    УСКВ → СКИФ →

Поддерживает ли ваш прибор скрипты?

Скрипты работают в терминалах серии X новых выпусков — с определённого серийного номера. Серийный номер есть на наклейке прибора и в АвтоГРАФ.

Введите серийный номер — подскажем, работают ли на нём скрипты.

С какого серийного номера работают скрипты (руководство ТехноКом, версия 2.1)
МодельС серийного номера
АвтоГРАФ-LX2 909 800
АвтоГРАФ-LX (E)2 823 000
АвтоГРАФ-SX2 478 000
АвтоГРАФ-GX3 115 000
АвтоГРАФ-GX Wi-Fi3 029 000
АвтоГРАФ-GX АКБ3 996 500
АвтоГРАФ-GX Wi-Fi АКБ3 990 200

Кроме серийного номера нужна актуальная прошивка — обновим её удалённо. Прибор постарше? Для части задач подойдёт адаптер, но новые проекты мы строим на новых приборах серии X.

Как мы делаем скрипт под задачу

  1. Разбираем протоколПо документации на устройство или записываем обмен на шине машины.
  2. Пишем и проверяемСкрипт под ваше устройство — проверяем на стенде и на технике.
  3. УстанавливаемВ прибор через сервер АвтоГРАФ или конфигуратором — на месте или удалённо.
  4. Настраиваем отображениеПараметры, графики и отчёты в АвтоГРАФ — с понятными названиями.
  5. СопровождаемИнструкция монтажнику, разбор «почему нет данных», обновления — через сервер.

Приборы серии X

Терминал АвтоГРАФ-GX

АвтоГРАФ-GX

Флагман серии: больше всего интерфейсов, память под скрипты — 1 МБ.

О терминале →

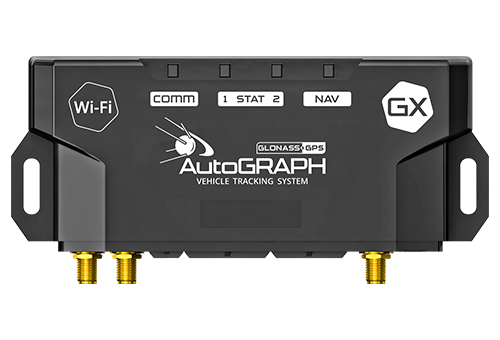

Терминал АвтоГРАФ-GX Wi-Fi

АвтоГРАФ-GX Wi-Fi

GX с Wi-Fi — для транспорта и объектов в зоне слабого GSM-сигнала.

О терминале →
Терминал АвтоГРАФ-SX

АвтоГРАФ-SX

Популярная модель серии X с достаточным набором входов и интерфейсов.

О терминале →
Терминал АвтоГРАФ-LX

АвтоГРАФ-LX и LX (E)

Компактные модели серии X: универсальные входы и RS-485 для датчиков.

О терминале →

Частые вопросы

Какие приборы поддерживают скрипты?

Терминалы АвтоГРАФ серии X новых выпусков: LX с серийного номера 2 909 800, LX (E) — с 2 823 000, SX — с 2 478 000, GX — с 3 115 000, GX Wi-Fi — с 3 029 000, GX АКБ — с 3 996 500, GX Wi-Fi АКБ — с 3 990 200. Нужна актуальная прошивка.

Не помешает ли скрипт основной работе прибора?

Скрипт выполняется отдельной задачей с приоритетом ниже, чем у основных функций прошивки, и защищён от доступа к памяти и настройкам терминала. Основная работа прибора сохраняет надёжность.

Можно ли установить или обновить скрипт удалённо?

Да, через сервер АвтоГРАФ — без выезда к машине. Настройки скрипта тоже меняются удалённо командами.

Кто пишет скрипты?

Мы: разбираем протокол вашего устройства, пишем скрипт, проверяем его, устанавливаем в прибор и настраиваем отображение параметров в АвтоГРАФ.
