Контроль высева УСКВ: каждый семяпровод — на экране механизатора и у агронома

УСКВ следит за посевной техникой прямо во время работы: засорённые семяпроводы, поток по каждой башне, норма высева, уровень в бункерах, давление и обороты вентилятора, глубина заделки. Механизатор видит сигнал сразу, а агроном и руководитель — в АвтоГРАФ, с привязкой к полю.

  • Пневматические, механические и точного высева
  • До 12 башен по 16 семяпроводов
  • Данные сева в АвтоГРАФ
Монитор УСКВ · посевной комплекс 08:14
Экран монитора УСКВ: три бункера с уровнем, вентилятор, давление, валы и глубина; гистограмма потока по 24 семяпроводам трёх башен с порогом засорения; сообщение «Башня 2, семяпровод 5: засорён»; внизу норма высева, скорость, площадь и площадь на одну засыпку 62 %Семена 44 %Удобрения 28 %Семена Вентилятор 1 420 об/мин Давление в бункере 4,2 кПа Валы вращаются Глубина 4,8 см порог засора 60 % Башня 1 Башня 2 Башня 3 Башня 2, семяпровод 5: засорён Норма182 кг/га Скорость9,8 км/ч Площадь46,3 га На засыпку12,4 га
Так работа комплекса выглядит на мониторе УСКВ. Данные условные.

Что видно во время сева

Без системы контроля о засоре узнают по всходам, а о падении давления — по просеву. Переключите и сравните.

  • Засор

    Сейчас«Лысые» рядки видно через пару недель, по всходам.

    С УСКВСигнал в кабине — номер башни и семяпровода.

  • Норма

    СейчасВыставили перед посевной — и надеются.

    С УСКВВ реальном времени по каждому высевающему аппарату.

  • Бункеры

    СейчасМеханизатор заглядывает в бункер на остановке.

    С УСКВУровень в каждом бункере и площадь на одну засыпку.

  • Пневматика

    СейчасУпало давление или обороты — заметят по просеву.

    С УСКВДавление и обороты вентилятора с сигналом при выходе за пределы.

  • Контроль

    СейчасАгроном знает о проблемах со слов механизатора.

    С УСКВТрек с нарушениями в АвтоГРАФ: зелёный — чисто, красный — сбои.

На какие сеялки и что контролирует

Набор параметров зависит от типа посевной техники. Выберите свой.

Пневматические посевные комплексы

Salford, John Deere, Flexi-Coil, Bourgault, Horsch, Morris и аналоги

  • Засорение семяпроводов
  • Гистограмма плотности посева
  • Поток посевного материала по каждой башне
  • Норма высева — в реальном времени и по часам
  • Обороты вентилятора и выход за пределы
  • Остановка вала дозатора
  • Уровень в бункерах
  • Давление воздуха в бункерах и его падение
  • Скорость и её превышение, обработанная площадь
  • Фактическая глубина обработки
  • Отказ узла и обрыв шины данных

Механические сеялки

Amazone D-9, СЗП, СЗМ, СЗУ, Агратор-диск и аналоги

  • Засорение семяпроводов
  • Остановка валов дозаторов
  • Уровень в бункерах
  • Скорость и её превышение
  • Обработанная площадь
  • Фактическая глубина обработки
  • Отказ узла и обрыв шины данных

Сеялки точного высева

Kuhn Maxima, Gaspardo, John Deere и аналоги

  • Норма высева: шт./м по каждому ряду и шт./га по сеялке
  • Двойники и пропуски
  • Засорение семяпроводов
  • Разрежение в пневмопроводе — с поддержанием заданного уровня
  • Обороты вентилятора
  • Низкий уровень посевного материала
  • Скорость и её превышение, обработанная площадь
  • Напряжение на исполнительных устройствах
  • Отказ узла и обрыв шины данных

Как устроена система

Монитор в кабине собирает данные со всех датчиков посевного комплекса по общей шине. Нажмите на узел — схема его покажет.

Трактор с пневматическим посевным комплексом сбоку: монитор УСКВ в кабине, бункер с датчиками уровня и давления, вентилятор и дозаторы, распределительная башня с семяпроводами и датчиками потока, датчик глубины на раме орудия 1 2 3 4 5 6

Опция: норма высева выставляется сама

Комплекс дооснащают линейным приводом на каждый вариатор, энкодером на каждый высевающий аппарат и контроллером. Перед посевной аппараты калибруют под все культуры и удобрения — это 4–6 часов. Дальше механизатор выбирает на мониторе культуру и норму, а регулировка идёт автоматически: точность ±3 % при норме от 50 кг/га и ±5 % при меньшей. Можно загружать карты дифференцированного внесения.

Сигнал — и что нашли на самом деле

Случаи из практики производителя УСКВ. Сначала — что показала система, нажмите на карточку — что оказалось причиной.

Сколько стоит один засорённый семяпровод

Расчёт производителя УСКВ: если засор не заметить, сошник не сеет всю посевную, и с ним теряется доля площади. Подставьте свои цифры.

Не засеяно40 га
Недобор урожая120 т
Упущенная выгода1 200 000 ₽

Площадь × доля засорённых сошников × урожайность × цена. Пример производителя: 2 000 га, 50 сошников, один засорён — 2 % площади, 40 га не засеяно.

Что видит агроном в АвтоГРАФ

УСКВ интегрирована с системой АвтоГРАФ, а новые терминалы АвтоГРАФ серии X читают её данные сами — через скрипт, микропрограмму на терминале. Трек сева раскрашен по нарушениям: зелёный — сев шёл чисто, красный — были сбои. Нажмите на событие.

Трек посевного комплекса по полю: зелёный трек без нарушений и три красных участка — засорённый семяпровод, падение давления в бункере и превышение скорости 1 2 3
График «Все нарушения». Данные условные.

Графики для разбора сева

  • Все нарушения
  • Обработанная площадь
  • Норма высева
  • Засорённые семяпроводы
  • Заполнение бункеров
  • Давление в бункерах
  • Валы дозаторов
  • Обороты вентиляторов
  • Скорость высева
  • Глубина обработки

Характеристики и надёжность

Основные характеристики УСКВ
Монитор10″, 900 кд/м², Linux, пыле- и влагозащищённый
СвязьМодем 3G, две SIM-карты
Питание12–30 В, до 8 А
Башни и семяпроводы1–12 башен, до 16 семяпроводов на башне
Ширина захвата1–30 м
Обороты вентилятора200–7 000 об/мин, ±50 об/мин
Давление в бункере1–20 кПа
Глубина обработки±1 см
Площадь, скорость, пробегпогрешность менее 5 %
Автоуправление нормой±3 % при норме от 50 кг/га, ±5 % при меньшей

Сделано для поля

  • Платы мониторов промышленного класса
  • Узлы на бункере и культиваторе залиты кремнийорганическим компаундом
  • Экранированная шина, разветвления — в металлических коробках с эпоксидной заливкой
  • Герметичные разъёмы и корпуса, критичные каскады продублированы
  • Защита от переполюсовки, замыканий и скачков напряжения до 200 В
  • Мониторы прогоняют 14 суток, датчики семяпроводов — 7 суток и 100 % через испытательный стенд

Характеристики — по данным производителя УСКВ (Омск) и документации к системе.

Оборудование и соседние решения

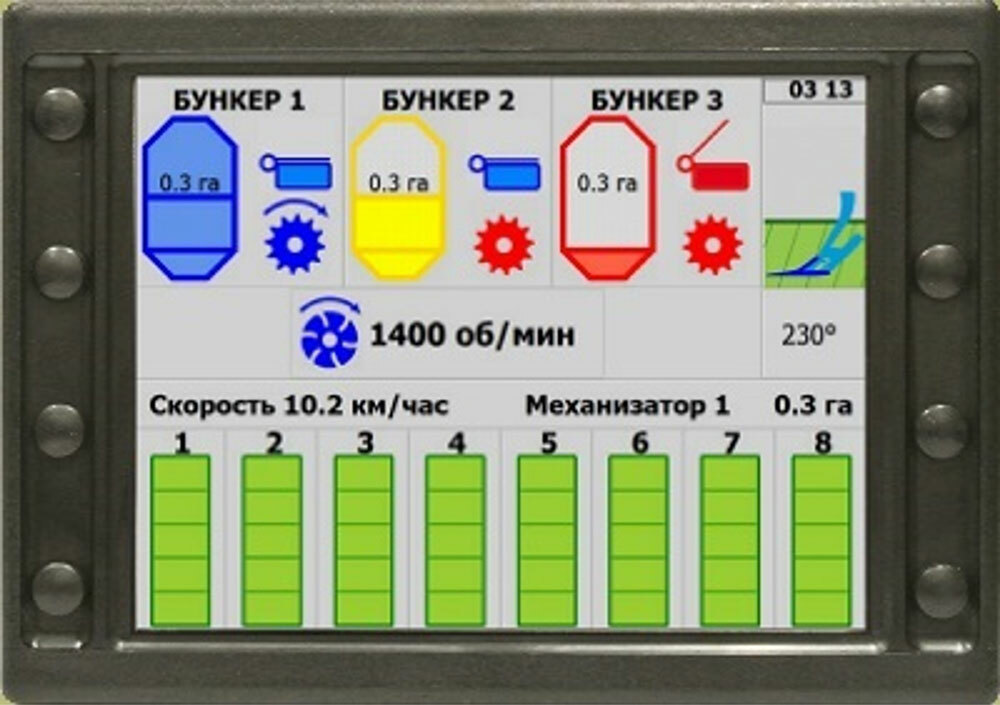

Экран монитора системы контроля высева: бункеры, вентилятор и гистограмма по семяпроводам

Монитор УСКВ

Механизатор видит бункеры, вентилятор, скорость и поток по каждому семяпроводу.

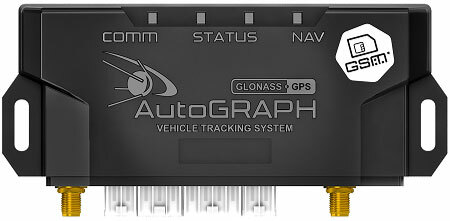

Терминал АвтоГРАФ-GX

АвтоГРАФ-GX

Новый терминал серии X: читает УСКВ через скрипт, рядом — координаты, топливо и данные CAN трактора.

О терминале →
Системы контроля высева СКИФ

Системы СКИФ

Российская линейка «Радиана»: от контроля валов и бункеров до управления электродозаторами.

О системах СКИФ →
Телеметрия ISOBUS

Сеялка с ISOBUS?

Тогда норму, площадь и тревоги берём прямо с шины машины.

Телеметрия ISOBUS →

Частые вопросы

На какие сеялки ставится УСКВ?

На пневматические посевные комплексы (Salford, John Deere, Flexi-Coil, Bourgault, Horsch, Morris), механические сеялки (Amazone D-9, СЗП, СЗМ, СЗУ, Агратор-диск) и сеялки точного высева (Kuhn Maxima, Gaspardo, John Deere).

Видит ли датчик мелкие семена, например рапс?

Датчик семяпровода с круговым световодом и тремя оптопарами фиксирует 100 % частиц размером с пшеничное зерно и не менее 90 % — размером с зерно рапса, по данным производителя. Порог, при котором семяпровод считается засорённым, настраивается от 50 до 100 %.

Можно ли управлять нормой высева автоматически?

Да, с дооснащением: линейный привод на каждый вариатор, энкодер на каждый высевающий аппарат и контроллер. Перед посевной аппараты калибруют под культуры — 4–6 часов. Точность установки нормы ±3 % при норме от 50 кг/га и ±5 % при меньшей. Можно загружать карты дифференцированного внесения.

Как данные сева попадают в АвтоГРАФ?

УСКВ интегрирована с системой АвтоГРАФ, а новые терминалы АвтоГРАФ серии X читают её данные сами — через скрипт, микропрограмму на терминале. Поэтому в новых проектах ставим новые приборы серии X. Агроном и руководитель видят трек сева с нарушениями, обработанную площадь, норму высева, засорённые семяпроводы и показания бункеров.

Что будет, если в поле нет связи?

Механизатор видит все сигналы на мониторе в кабине и без связи. Для передачи данных монитор оснащён модемом на две SIM-карты.
