Решения · Опрыскиватель

Опрыскиватель без ISOBUS под контролем: норма, площадь и раствор — по датчикам

У старого механического опрыскивателя нет ни шины, ни бортового компьютера. Ставим расходомер на линию к штанге и датчик уровня в дно ёмкости, подключаем их к АвтоГРАФ — и видно, где и с какой нормой обработано поле, куда ушёл раствор и где остались пропуски.

  • Расходомер на линии к штанге
  • Датчик уровня в дне ёмкости
  • Норма на каждом проходе
Опрыскиватель №2 · поле 7 09:29
Карта поля: опрыскиватель с штангой 24 метра проходит поле челноком, полосы обработки окрашены по фактической норме. На четвёртом проходе трактор шёл 15 км/ч — норма 160 л/га, на пятом 10 км/ч — 240 л/га, в среднем по полю 200 л/га 15 км/ч → 160 л/га 10 км/ч → 240 л/га в среднем 200 л/га норма 200 л/га ±10 % меньше нормы больше нормы
Скорость
12 км/ч
Норма
200 л/га
Обработано
11,52 га
В ёмкости
696 л
Так обработка поля выглядит в АвтоГРАФ. Данные условные.

Что сейчас видно про опрыскивание — и что будет видно

Без датчиков о работе опрыскивателя знает только механизатор. Переключите и сравните, что меняется с АвтоГРАФ.

  • Площадь

    СейчасСо слов механизатора или по учётчику.

    С АвтоГРАФПо треку и ширине захвата — только там, где шёл раствор.

  • Норма

    СейчасРассчитана на бумаге, по факту никто не знает.

    С АвтоГРАФФактическая — по расходомеру, на каждом проходе.

  • Раствор

    СейчасСколько залили и куда делось — неизвестно.

    С АвтоГРАФКаждая заправка и слив ёмкости — с местом и объёмом.

  • Работа

    СейчасПроехал по полю — значит, обработал.

    С АвтоГРАФНет потока через штангу — обработка не засчитана.

  • Пропуски

    СейчасВидны, когда на полосе полезли сорняки.

    С АвтоГРАФНа карте в тот же день — пока можно доработать.

Что ставим на опрыскиватель

Бортового компьютера у механического опрыскивателя нет, поэтому данные берём с двух датчиков и спутникового трека. Нажмите на шаг — схема покажет узел.

Трактор с прицепным опрыскивателем сбоку: датчик давления в дне ёмкости, насос от вала отбора мощности, расходомер на линии к штанге, штанга с форсунками и терминал АвтоГРАФ в кабине 96 1 2 3 4

Ёмкостный датчик уровня, как в топливном баке, рассчитан на топливо. В ёмкости опрыскивателя — водный раствор, поэтому уровень меряем давлением.

Почему норма гуляет: всё решает скорость

У механического опрыскивателя нет регулятора нормы. При неизменных оборотах вала отбора мощности и давлении насос подаёт примерно одинаковый объём в минуту, поэтому норма на гектар зависит от скорости трактора. Подвигайте ползунок.

Насос подаёт
96 л/мин
Ширина захвата
24 м
Норма по факту
200 л/га

В норме: 200 л/га при плане 200 ± 10 %

норма, л/га = расход, л/мин × 600 ÷ (скорость, км/ч × ширина, м)

Участок поля с каплями раствора: чем быстрее едет трактор, тем реже капли. Ниже шкала нормы от 0 до 400 литров на гектар с зелёной зоной плана 0 200 — план 400 л/га

Что видно по датчикам

Расходомер, датчик уровня и трек вместе отличают настоящую обработку от езды вхолостую и слива раствора. Выберите случай.

Карта: поле 7, слева полевая дорога и лесополоса. Опрыскиватель проходит поле, за ним остаются полосы обработки; по случаю — трек без обработки, остановка у лесополосы со сливом, перекрытие и пропуск между проходами лесополоса Поле 7 !

Обработка поля

  1. Поле 7: штанга включена, расходомер — 96 л/мин
  2. Проход 1: 1,92 га, 384 л — норма 200 л/га
  3. Проход 2: 1,92 га, 384 л — норма 200 л/га

Площадь, объём и норма — по фактуПо каждому проходу и полю: сколько гектаров обработано, сколько раствора ушло и какая получилась норма.

Езда по полю вхолостую

  1. Поле 7, 12 км/ч — а расходомер показывает 0 л/мин
  2. Два прохода, 3,84 га по треку — в ёмкости те же 2 232 л
  3. Обработка не засчитана: трек есть, раствор не шёл

Езду вхолостую видно сразуТрек сам по себе ничего не доказывает: площадь засчитывается только там, где через штангу шёл раствор.

Слив раствора у лесополосы

  1. Опрыскиватель уехал с поля к лесополосе
  2. Стоит, через штангу — 0 л/мин, а уровень в ёмкости падает
  3. Ушло 800 л мимо штанги — слив, с местом и временем

Слив раствора виден по датчикамУровень в ёмкости упал, а расходомер стоял — значит, раствор ушёл не через форсунки. Место и время — на карте и в отчёте.

Перекрытия и пропуски

  1. Проход 3 лёг на проход 2 внахлёст на 8 м
  2. Перекрытие 0,64 га — там препарат внесён дважды
  3. Между проходами 3 и 4 — полоса 6 м без обработки
  4. Пропуск 0,48 га виден на карте — можно доработать

Пропуски видно в тот же деньА не когда на необработанной полосе полезут сорняки. Перекрытия тоже на карте — там, где препарат внесён дважды.

Так это выглядит в АвтоГРАФ

Настоящие отчёты опрыскивателя с расходомером и датчиком уровня за 7–8 июля. Нажмите на номер — покажем, на что смотреть.

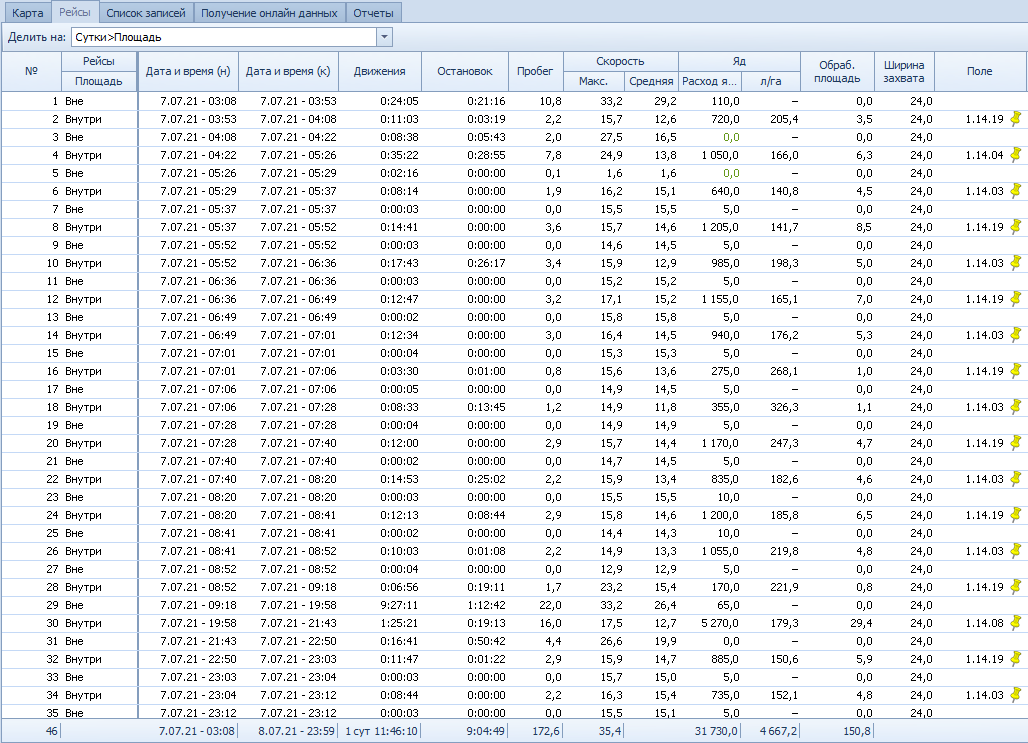

Таблица АвтоГРАФ: заезды опрыскивателя по полям и вне полей, по каждому — расход раствора, норма в литрах на гектар, обработанная площадь и ширина захвата 24 метра; итог — 150,8 гектара и 31 730 литров
Отчёт «Рейсы» с делением на поля, реальные данные. Открыть крупно

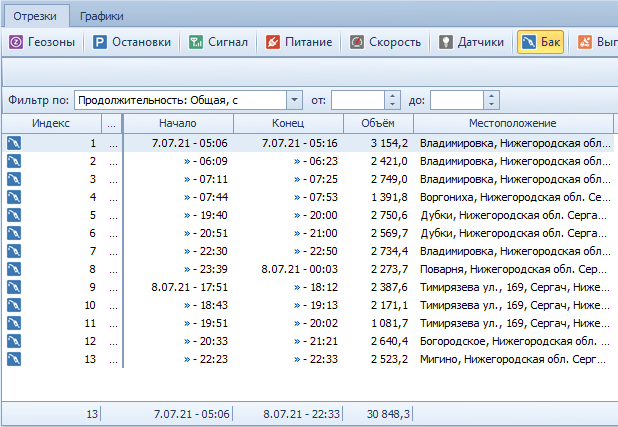

Отрезки АвтоГРАФ на вкладке «Бак»: 13 заправок ёмкости опрыскивателя за 7–8 июля с временем, объёмом и местом, всего 30 848 литров
Отрезки по датчику уровня в ёмкости, реальные данные. Открыть крупно

Если на опрыскивателе есть ISOBUS, данные берём прямо с шины — смотрите телеметрию ISOBUS. Сеялки — в решении Система контроля высева, топливо — Защита от сливов топлива.

Из чего состоит решение

Датчик уровня в дне ёмкости

Датчик давления в нижней точке ёмкости: уровень раствора по давлению столба жидкости, литры — по тарировке.

96

Расходомер

На линии подачи к штанге: сколько раствора ушло через форсунки и когда.

Терминал АвтоГРАФ-GX

АвтоГРАФ-GX

Терминал в кабине: собирает данные датчиков вместе с координатами, скоростью и временем и передаёт на сервер.

О терминале →
Телеметрия ISOBUS

Есть ISOBUS?

Тогда отдельные датчики не нужны: данные о работе берём прямо с шины машины.

Телеметрия ISOBUS →

Частые вопросы

Подойдёт ли решение для нашего опрыскивателя?

Да, если на нём нет ISOBUS: прицепной, навесной или самоходный. Расходомер ставим на линию подачи к штанге, датчик уровня — в нижнюю точку ёмкости. Если ISOBUS есть, данные можно брать прямо с шины — смотрите телеметрию ISOBUS.

Почему не обычный датчик уровня, как в топливном баке?

Ёмкостный датчик уровня рассчитан на топливо, а в ёмкости опрыскивателя — водный раствор. Поэтому ставим датчик давления в дно ёмкости: давление столба жидкости пересчитываем в уровень, а по тарировке ёмкости — в литры.

Зачем расходомер, если есть датчик уровня?

Датчик уровня показывает, сколько раствора в ёмкости, а расходомер — сколько и когда ушло через форсунки. Вместе они отличают обработку от слива: уровень падает, а через штангу ничего не идёт — значит, раствор ушёл мимо поля.

Как считается обработанная площадь?

По треку и ширине захвата штанги, которую задаём в настройках. Засчитываются только участки, где через штангу шёл раствор.

Что будет, если в поле нет связи?

Терминал хранит данные в памяти и передаёт их, когда связь появится. Обработка за это время попадёт в отчёт.
