Защита от сливов топлива: заправки, сливы и расход — по датчику, а не со слов

Ставим в баки датчики уровня TKLS, тарируем каждый бак и настраиваем АвтоГРАФ под вашу технику. Заправки и сливы попадают в отчёт со временем, местом и объёмом, а расход виден отдельно в движении и на стоянке — так выдаёт себя даже слив через обратку.

  • Датчики TKLS под пломбой
  • Тарировка каждого бака
  • Сопровождение весь срок договора
Грузовик №7 · топливо за сутки 24:00
График уровня топлива за сутки: утром заправка на 320 литров, днём ровный расход в работе, в 22:40 на стоянке уровень падает на 58 литров — это слив. Под графиком полосы движения, зажигания и найденных событий 600 л 400 200 0 00:00 06:00 12:00 18:00 24:00 Движение Зажигание События +320 л · заправка −58 л · слив
В баке
270 л
Заправлено
320 л
Слито
58 л
Расход
174 л
Так сутки одной машины выглядят в АвтоГРАФ. Данные условные.

Куда уходит топливо, когда его не видно

Без датчиков о топливе знают только водитель и чек с АЗС. Переключите и сравните, что меняется с АвтоГРАФ.

  • Заправки

    СейчасПо чекам и со слов водителя.

    С АвтоГРАФСколько реально попало в бак — с местом и временем.

  • Сливы

    СейчасОбнаруживаются, когда топливо уже кончилось.

    С АвтоГРАФСлив — событие со временем, местом и объёмом.

  • Обратка

    СейчасНе видна — похожа на обычный расход.

    С АвтоГРАФВыдаёт повышенный расход на стоянке с работающим двигателем.

  • Расход

    СейчасПо нормативу, «как обычно».

    С АвтоГРАФФактический — в движении, на холостом ходу, на разных работах.

  • Споры

    СейчасСлово против слова.

    С АвтоГРАФГрафик и таблица — проверка за минуту.

Слив или нет: как система разбирается

Датчик видит только уровень. Чтобы отличить заправку от слива, а слив — от того, что топливо плещется в пути, система смотрит ещё на движение, работу двигателя и время. Выберите случай.

Двигатель и топливный бак в разрезе: датчик уровня в центре бака, топливные линии к двигателю; по случаю — заправочная колонка, шланг слива с канистрами или шланг от обратной магистрали в канистру Двигатель обратка ДУТ Бак 320,0 ! График уровня топлива по случаю: тонкая линия — сырые показания датчика, толстая — уровень после фильтра, цветная полоса — найденное событие, внизу — режим работы 200 л300 л400 л500 л 07:0007:1507:30 Режим +320 л · заправка

Заправка на АЗС

  1. Остановка у АЗС, двигатель выключен
  2. Уровень быстро растёт — машина стоит
  3. Заправка +320 л: было 177, стало 497 л
  4. В отчёте: время, место — АЗС на трассе, объём

Заправка — с местом, временем и объёмомСверить с чеком — дело минуты: если по чеку 350 л, а в бак попало 320, разница видна сразу.

Слив из бака ночью

  1. Стоянка на объекте, двигатель выключен с 19:00
  2. Уровень падает, хотя двигатель не работает
  3. Слив 58 л: было 328, стало 270 л
  4. Время, место и объём — в мониторинге и в отчёте

Слив виден в тот же деньА не на сверке в конце месяца: на графике видно, когда и где ушло топливо и сколько.

Слив через обратку

  1. Стоянка, двигатель работает на холостом ходу
  2. Уровень снижается плавно — без скачка, как при обычной работе
  3. За 40 минут на холостом ходу ушло 30 л, а по норме — 2 л
  4. Расход в 15 раз выше нормы — повод проверить машину

Обратку выдаёт расходРезкого падения нет, поэтому порог слива такой случай не ловит. Зато расход на стоянке с работающим двигателем в разы выше нормы — это видно в отчёте. С CAN-шиной рядом виден ещё и расход по данным двигателя.

Колебания топлива в пути

  1. Грунтовка: ямы, подъёмы и спуски, 35 км/ч
  2. Датчик показывает то +30 л, то −30 л — топливо плещется в баке
  3. Фильтр сглаживает скачки — ни «сливов», ни «заправок»
  4. Расход за 20 минут — 5,3 л, как и положено в движении

Ложных сливов нетЭто заслуга настройки: фильтры подобраны под машину и её бак. Без них каждая яма давала бы в отчёте «слив» и «заправку».

Так слив выглядит в АвтоГРАФ

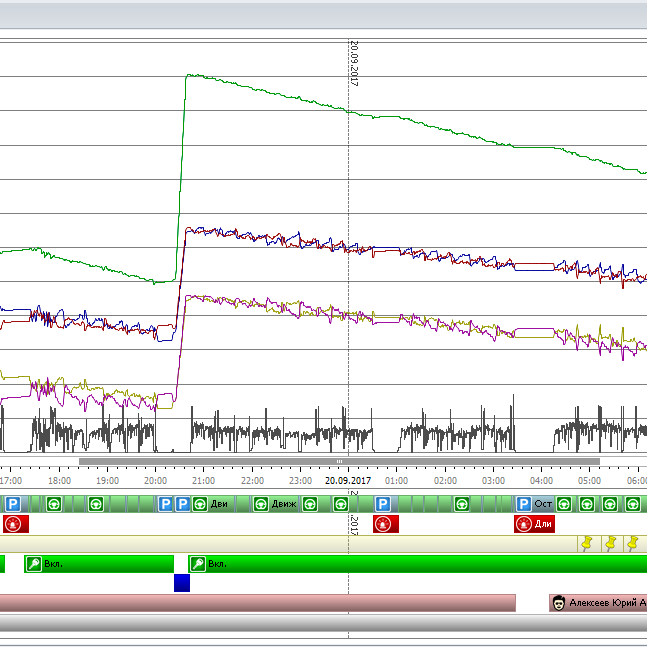

Настоящий график из программы: зелёная линия — уровень топлива, серая — скорость, в строках под графиком — движение, зажигание и найденные события. Нажмите на номер — покажем, на что смотреть.

График АвтоГРАФ: на стоянке уровень топлива падает с 809,7 до 620,5 литра за 11 минут, в строке событий — отметка слива; раньше вечером видна заправка
Скриншот программы АвтоГРАФ, реальные данные. Открыть крупно

Топливо со своего поста — в решении ТРК под управлением АвтоГРАФ, с топливозаправщика — в решении Автотопливозаправщик под контролем, расход по данным двигателя — в решении Данные CAN-шины.

Пять шагов к цифрам, которым можно верить

Датчик сам по себе — только половина дела. Точность дают монтаж, тарировка и настройка под вашу технику. Мы проходим все шаги и сопровождаем систему весь срок договора. Нажмите на шаг.

АвтоГРАФ крышка под пломбой центр бака зонд — по высоте бака

Монтаж датчика уровня

Ставим датчик TKLS как можно ближе к центру бака: так наклон машины меньше влияет на показания. Зонд подрезаем по высоте бака, корпус закрываем пломбируемой крышкой — номера на пломбах нанесены лазером и не стираются.

порции по 50 л Литры Датчик 00 100864 2001728 3002723 4004095

Тарировка бака

Заливаем бак порциями известного объёма и на каждой записываем показания датчика. Получается тарировочная таблица именно для вашего бака, с его формой и изгибами: видно, что последние 100 л поднимают уровень сильнее первых. Без таблицы литры считаются «по линейке» и врут. У датчиков TKLS есть функция автотарировки — она ускоряет работу.

АвтоГРАФ всего 698 л Бак 1: 412 л + Бак 2: 286 л

Несколько баков и датчиков

Если баков два, сводим их показания в общий объём — в отчётах видно и каждый бак, и сумму. В широкий бак или на технику, которая работает на уклонах, ставим два датчика по краям: при наклоне один показывает больше, другой меньше, а среднее остаётся верным.

заправка +320 л слив −80 л колебания в пути — не событие ждём, пока успокоится больше порога — значит, слив

Алгоритмы заправок и сливов

Настраиваем, какой объём считать заправкой или сливом, как сглаживать колебания и сколько ждать, пока топливо успокоится после остановки. Пороги подбираем под конкретную машину и её работу — чтобы не было ложных тревог и не терялись настоящие сливы.

Грузовик №7 · сутки 07:16 Заправка +320 л 22:48 Слив −58 л Проверка графики отчёты настройки

Мониторинг и проверка

Онлайн — заправки и сливы видны в мониторинге по мере поступления данных. Офлайн — регулярно просматриваем графики и отчёты, сверяем их с фактическими операциями и подправляем настройки, если изменилась техника или условия работы.

Из чего состоит решение

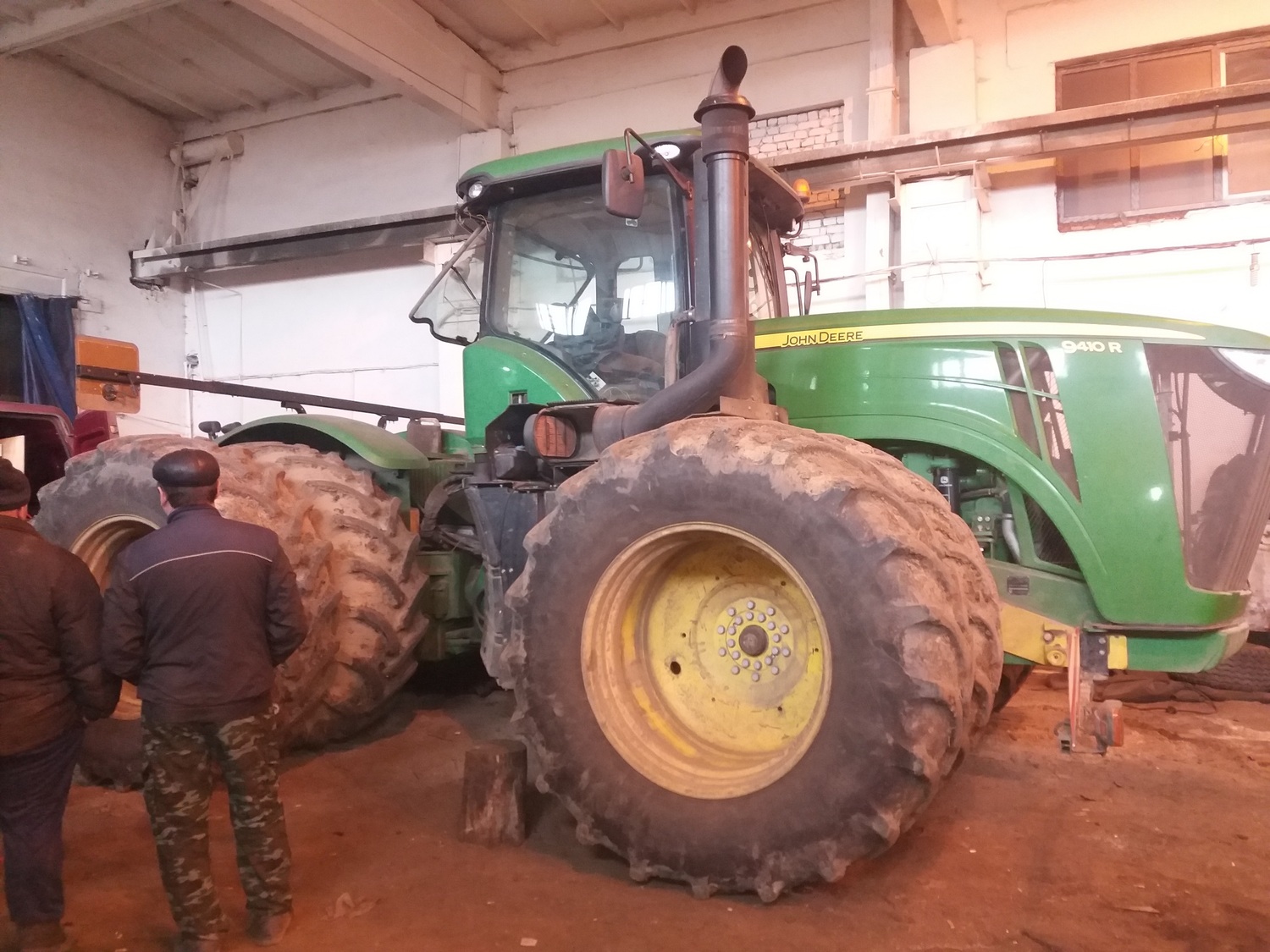

Трактор на монтаже датчиков в мастерской

Ваша техника

Грузовики, тракторы, комбайны, спецтехника и стационарные ёмкости — везде, где есть бак с топливом.

Датчик уровня топлива TKLS

TKLS

Флагман линейки: встроенный инклинометр помогает отсекать ложные сливы на уклонах, по Bluetooth датчик настраивается и проверяет заправки со смартфона.

О датчике →
Датчик уровня топлива TKLS-L F-RS485

TKLS-L F-RS485

Экономичный вариант с функцией автотарировки и пломбируемой крышкой.

О датчике →
Беспроводной датчик уровня топлива TKLS-Air

TKLS-Air

Беспроводной: передаёт данные по Bluetooth и работает от батареи — когда кабель к баку тянуть неудобно.

О датчике →
Терминал АвтоГРАФ-GX

АвтоГРАФ-GX

Терминал: собирает данные датчиков уровня, двигателя и GPS и передаёт их на сервер.

О терминале →

Частые вопросы

На какую технику можно поставить датчики?

На любую технику и ёмкость с топливом: грузовики, тракторы, комбайны, спецтехнику, стационарные ёмкости. Датчик подбираем по высоте и форме бака.

Как увидеть слив через обратку?

По расходу. Такой слив идёт плавно, пока работает двигатель, и уровень падает без резкого скачка. Зато расход на стоянке с работающим двигателем получается во много раз выше нормы холостого хода — это видно в отчёте. Если подключена CAN-шина, расход по датчику уровня можно сравнить с расходом по данным двигателя.

Что, если водитель отключит датчик?

Датчик закрыт пломбируемой крышкой с номерными пломбами. А пропадание данных видно на графике и в отчёте — пустой участок сам по себе повод разобраться.

Насколько точно система считает литры?

Точность зависит не только от датчика, но и от монтажа, тарировки и настроек. Поэтому мы тарируем каждый бак и подбираем фильтры под машину. Проверить просто: сравните объём заправки в отчёте с чеком.

Что будет, если нет связи?

Терминал хранит данные в памяти и передаёт их, когда связь появится. Заправки и сливы за это время попадут в отчёт.
