Автотопливозаправщик под контролем: каждый литр — с местом, машиной и водителем

Подключаем АТЗ к системе АвтоГРАФ: счётчик выдачи, датчики уровня в цистерне и считыватель карт. Каждая выдача сама попадает в ведомость — сколько, кому, где и когда, с уровнем в цистерне до и после и со снимком.

  • Объём по счётчику выдачи
  • Машина и водитель по карте
  • Остаток в цистерне онлайн
Онлайн · АТЗ на объектах 07:40
Карта: автотопливозаправщик выезжает с базы, заправляет трактор на поле 4, комбайн на поле 7 и погрузчик на току; на месте каждой выдачи остаётся отметка с литрами Поле 4 Поле 7 Поле 2 Ток База
Цистерна
3 560 л
Выдано
0 л
Получатель
—
Водитель
—
Так выдача с АТЗ выглядит в мониторинге. Данные условные.

Где теряется топливо с АТЗ

Топливозаправщик уезжает с базы полным, а возвращается с листком, где от руки записано, кому сколько налили. Переключите и сравните, что меняется с АвтоГРАФ.

  • Где выдали

    СейчасСо слов водителя АТЗ.

    С АвтоГРАФМесто каждой выдачи — на карте.

  • Сколько выдали

    СейчасЗаписано от руки в журнале.

    С АвтоГРАФОбъём по счётчику выдачи — каждая заправка.

  • Кому выдали

    СейчасПодпись в журнале, если её не забыли.

    С АвтоГРАФМашина и водитель — по карте, в той же записи.

  • Сколько осталось

    СейчасНеизвестно до возвращения на базу.

    С АвтоГРАФУровень в цистерне онлайн — видно, когда дозаливать.

  • Сливы

    СейчасОбнаруживаются на сверке в конце месяца.

    С АвтоГРАФУбыль из цистерны без выдачи по счётчику — тревога.

Как устроено решение

На АТЗ ставим пять узлов. Каждый отвечает за свою часть записи о выдаче, а терминал АвтоГРАФ собирает их в одну запись с местом и временем. Нажмите на шаг — схема покажет узел.

Автотопливозаправщик сбоку: датчики уровня в цистерне, счётчик выдачи и катушка рукава в заднем отсеке, считыватель карт, фотокамера, терминал АвтоГРАФ в кабине 310,4 1 2 3 4 5

Как проходит выдача

Для водителя трактора всё просто: приложил карту машины и свою карту, получил топливо. Остальное система делает сама — и замечает, когда топливо уходит мимо счётчика или до бака не доходит. Выберите случай.

Задний отсек АТЗ со счётчиком выдачи, считывателем карт и камерой, рукав к баку трактора 0,0 !

Выдача по карте

  1. Карта машины: Трактор №12
  2. Карта водителя: Иванов И. — насос включён
  3. Выдано 310,4 л по счётчику, в цистерне 3 250 л
  4. Снимок выдачи сохранён
  5. Выдача в ведомости: место — Поле 4

Ведомость заполнилась самаМашина, водитель, объём по счётчику, место, время, уровень в цистерне до и после — и снимок. Переписывать ничего не нужно.

Слив из цистерны ночью

  1. АТЗ на стоянке, насос выключен, счётчик выдачи стоит
  2. Уровень в цистерне падает, выдачи по счётчику нет
  3. Убыль 180 л без выдачи через счётчик — тревога

Слив виден сразуНе на сверке в конце месяца: время, место и объём слива — в тревоге и в отчёте.

Недолив: выдано больше, чем дошло до бака

  1. Карты: Трактор №12, Иванов И.
  2. Выдано 246,4 л по счётчику АТЗ
  3. Бак трактора: +198 л по датчику уровня
  4. Расхождение 48 л (20 %) — в отчёте «недолив»

Видно, куда не дошло топливоСверка «выдано — получено» по данным самой машины-получателя, если на ней тоже АвтоГРАФ с датчиком уровня.

Ведомость выдачи и карта

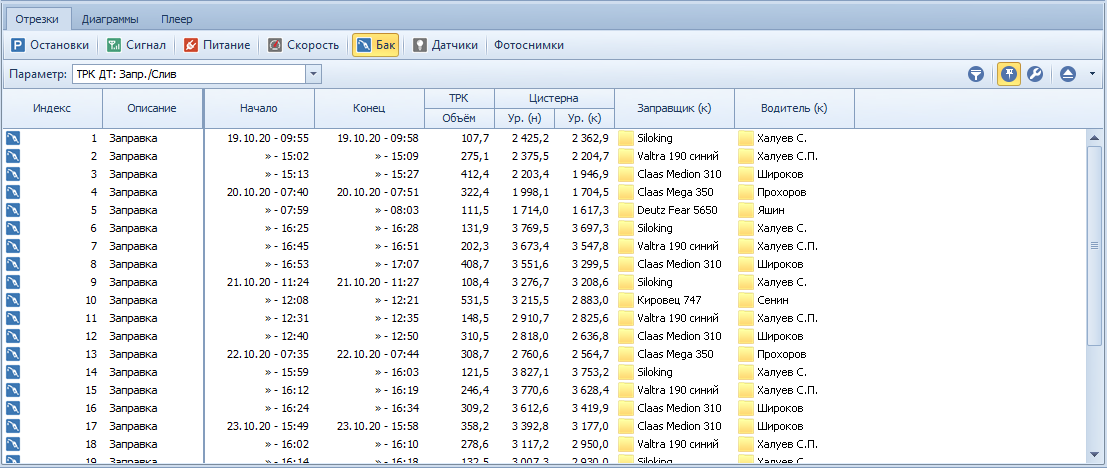

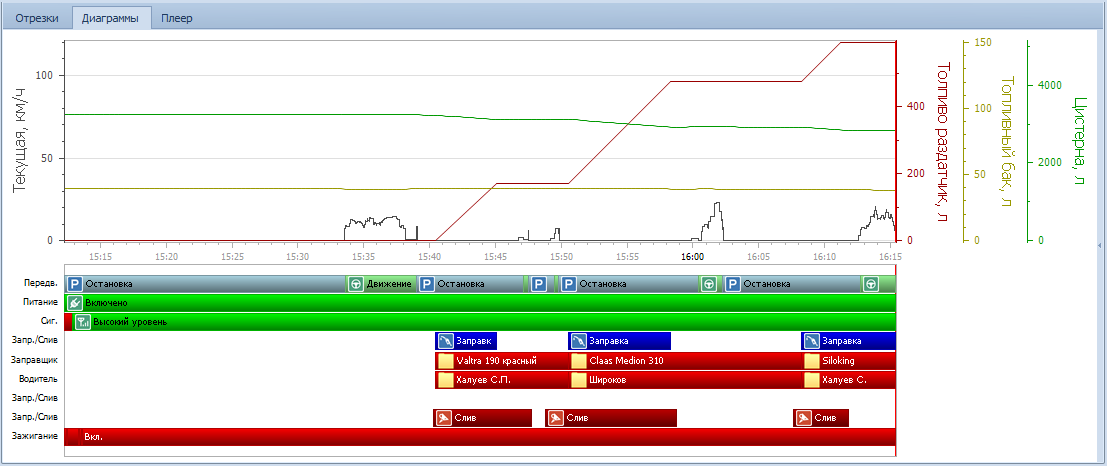

По каждой выдаче — время, машина, водитель, объём по счётчику, уровень в цистерне до и после и место на карте. Нажмите на строку — карта покажет, где это было.

Ведомость выдачи топлива с АТЗ за день (данные условные)
№ВремяМашинаВодительОбъём, лЦистерна, лМесто
107:40–07:51Трактор №12Иванов И.310,43 560 → 3 250Поле 4
208:05–08:14Комбайн №3Петров С.412,03 250 → 2 838Поле 7
308:31–08:36Погрузчик №5Сидоров А.128,62 838 → 2 709Ток
411:24–11:31Трактор №8Кузнецов Д.286,22 709 → 2 423Поле 2
512:08–12:21Комбайн №3Петров С.531,52 423 → 1 891Поле 7
615:59–16:03Погрузчик №5Сидоров А.121,51 891 → 1 770Ток
716:12–16:19Трактор №12Иванов И.246,41 770 → 1 523Поле 4
