Датчик уровня топлива TKLS-Ex

Датчик соответствует требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» и специально разработан для измерения уровня топлива и других светлых нефтепродуктов в топливных автоцистернах и стационарных емкостях, к которым применяются повышенные требования по обеспечению взрывозащиты.

Протокол
AGHIP / LLS / ModBus
Длина
750 / 1000 / 1500 / 2000 / 2500 / 3000 мм
Защита
IP69K
Питание
7–60 В
Гарантия
10 лет

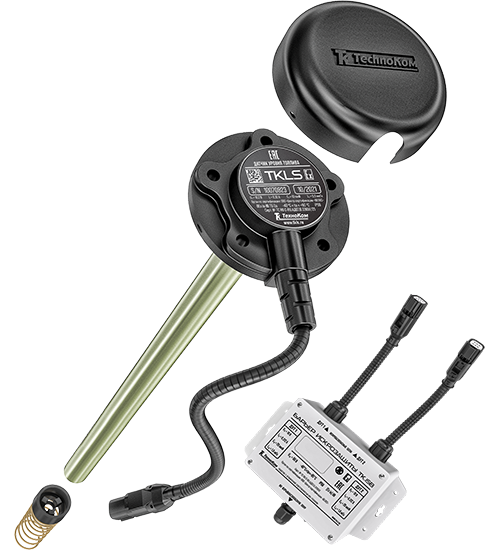

Датчик уровня топлива TKLS-Ex

О приборе

Подключение датчика должно осуществляться через кабель КМВЗ и барьер искрозащиты TKiSB, который ограничивает токи и напряжения до искробезопасных значений. Все оборудование прошло испытания и государственную сертификацию и может использоваться в зоне, где взрывоопасная смесь присутствует постоянно.

Датчик обладает максимальным функционалом, аналогичным, как в датчике уровня топлива TKLS.

В комплекте с датчиком идет ударопрочная пломбируемая крышка, которая защищает корпус с электронными компонентами и крепежные элементы от несанкционированного доступа и попыток вандализма. Герметичный разъем Molex обеспечивает надежное контактное соединение, а специальная особо прочная металлогофра – защиту проводов на протяжении всего срока эксплуатации датчика. Нанесение номеров на пластиковых пломбах, также входящих в комплект датчика, выполнено лазером, а не краской. Поэтому номера со временем не стираются, а сами пломбы не могут быть просто так подменены злоумышленниками.

Высокая точность измерений уровня топлива во всем диапазоне рабочих температур датчика гарантирована за счет использования в нем прецизионных электронных компонентов, имеющих характеристики с максимально низкими температурными зависимостями.

  • Встроенный модуль Bluetooth
  • Надёжная конструкция
  • Максимальная защита корпуса
  • Высокоточная измерительная часть
  • Функция автотарировки
  • Самодиагностика
  • Дистанционная настройка
  • Встроенный инклинометр
  • Соответствие требованиям ТР ТС «О безопасности оборудования для работы во взрывоопасных средах»

Характеристики

Характеристики: Датчик уровня топлива TKLS-Ex
Интерфейсы, входы и выходы
Количество дискретных входов1
Выходные интерфейсыRS-485 Частотный выход
Протокол интерфейса RS-485AGHIP / LLS / ModBus
Тип частотного выходаОткрытый коллектор
Максимальный ток нагрузки200 мА
Диапазон частоты выходного сигнала100...3000 Гц
Максимальное выходное напряжение (U0)10 В
Максимальный выходной ток (I0)0,312 А
Измерение
Измеряемая средаБензин, дизельное топливо
Предел допускаемой основной погрешности измерения уровня в рабочей области≤0.5 %
Диапазон измерения температуры-40…+85 °С
Погрешность измерения температуры±1 °С
Длина измерительной части750 / 1000 / 1500 / 2000 / 2500 / 3000 мм
Питание и корпус
Маркировка взрывозащиты0ExiamIIBT6 X
Напряжение питания7...60 В
Тип крепленияSAE 5-bolt
Степень защиты корпусаIP69K
Температурный диапазон-40...+85 °С
Габаритные размеры145 х 145 х 55 мм
Память, срок службы и гарантия
Средний срок службы10 лет
Гарантия производителя10 лет
Количество подключаемых датчиков уровня топлива, шт2
Максимальное напряжение (Um)60 В

Функции

  • Автоматическая тарировка
  • Встроенный акселерометр / инклинометр
  • Bluetooth Smart / Bluetooth Low Energy (BLE)
  • Самодиагностика / отчет об ошибках
  • Защита настроек паролем от изменений
  • Проводное подключение к навигационному терминалу
  • Беспроводное подключение к навигационному терминалу
  • Дистанционная настройка по интерфейсу Bluetooth
  • Дистанционная настройка по интерфейсу RS-485
  • Дистанционное обновление микропрограммы (прошивки)
  • Ведение журнала событий
  • Измерение температуры
