Системы мониторинга в сельском хозяйстве

В транспорте и спецтехнике мониторинг снижает расходы и наводит порядок в эксплуатации. В сельском хозяйстве он даёт ещё больше: подвижные и стационарные объекты, точный высев и уборка, топливо и весовая — в одной программе, с выгрузкой в 1С. Разбираем, какие задачи решает система, как оснащается техника и как это выглядит в АвтоГРАФ на реальных данных хозяйства.

Какие задачи решает система

Восемнадцать задач, которые мониторинг закрывает в хозяйстве. Выберите тему.

  • Где техникаМестоположение транспорта и сельхозтехники в любой момент времени.
  • Объёмы работСколько сделано — по каждой машине и виду операции.
  • ТранспортКоличество ездок и пробег.

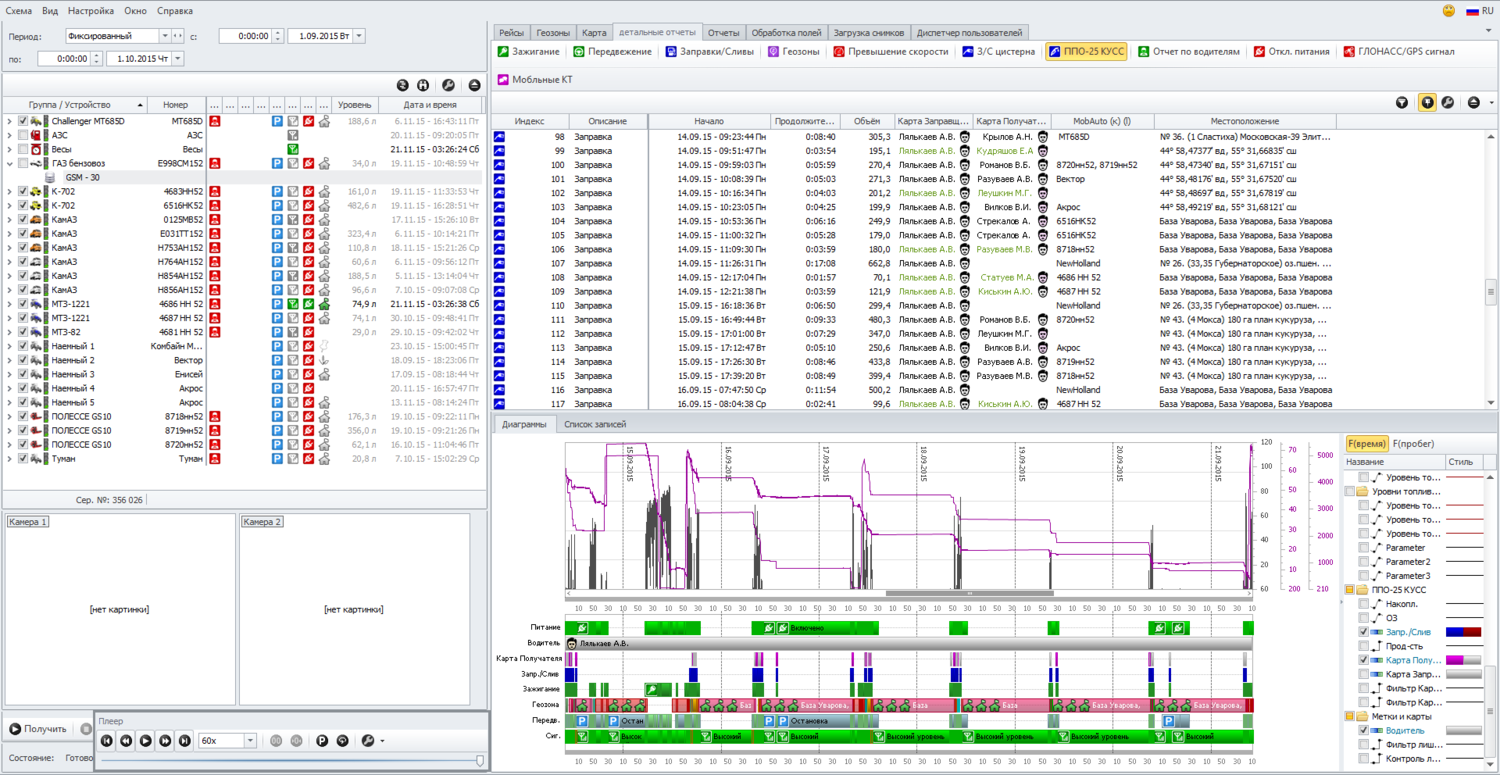

  • Топливозаправщик и АЗСОбъём заправленного топлива по объектам и получателям.
  • ТракторыОбработанная площадь в гектарах по видам работ.
  • КомбайныУбранная площадь, объём и масса урожая, средняя влажность каждого бункера.

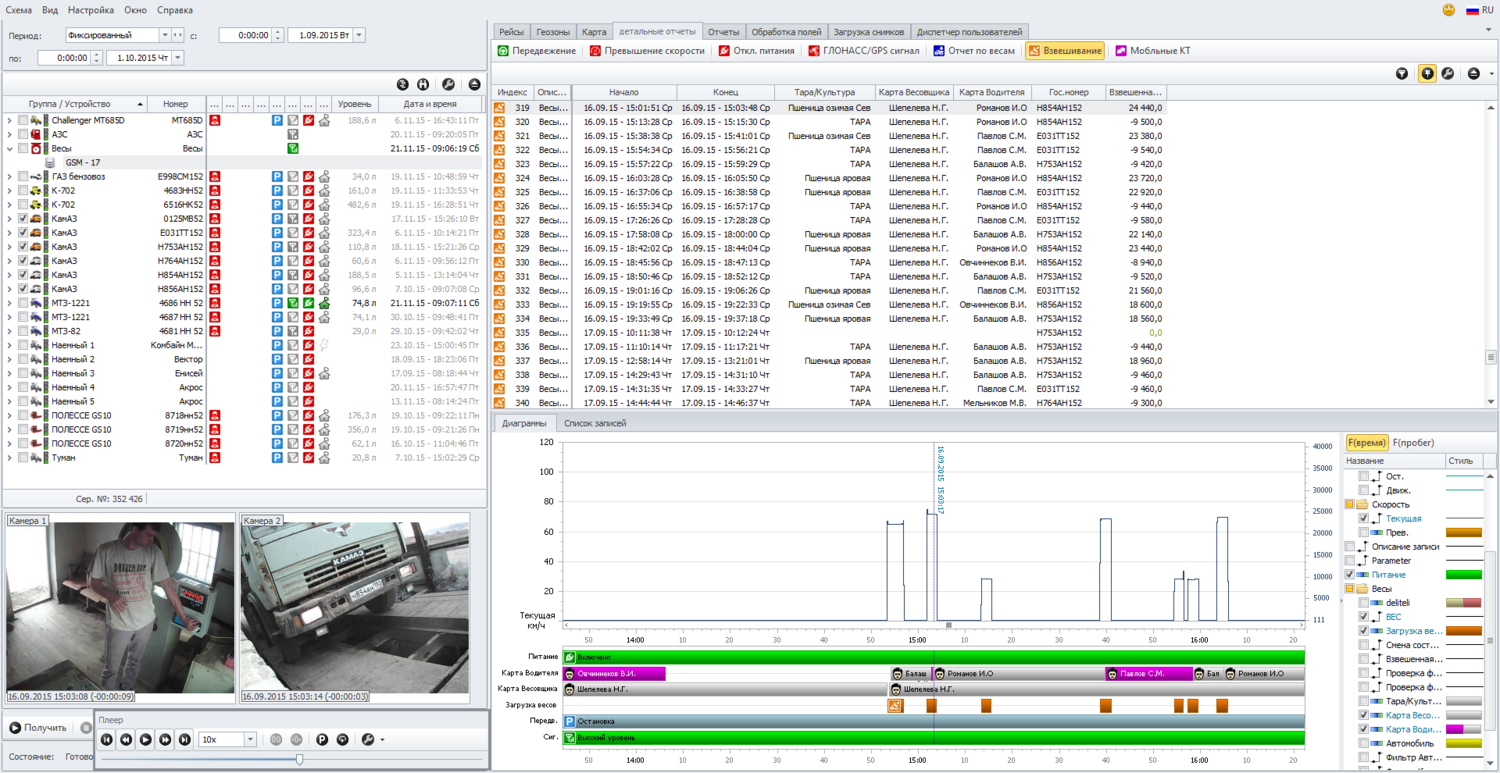

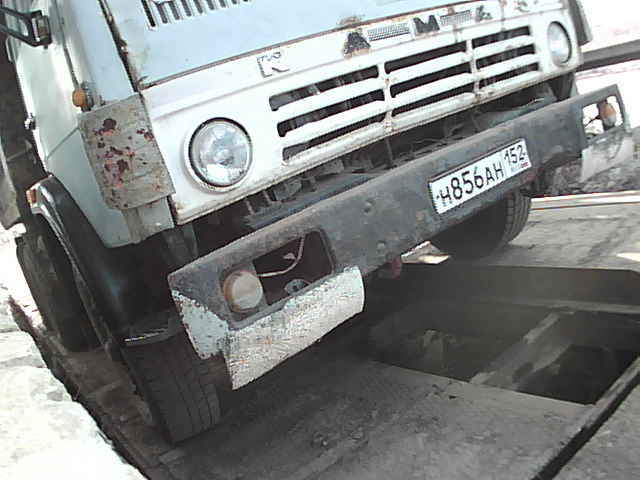

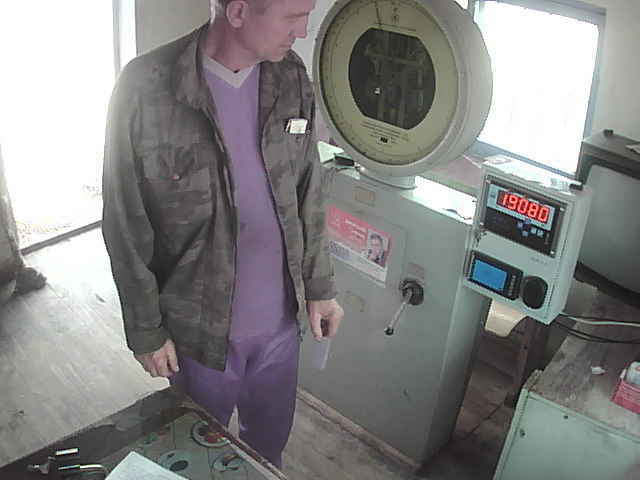

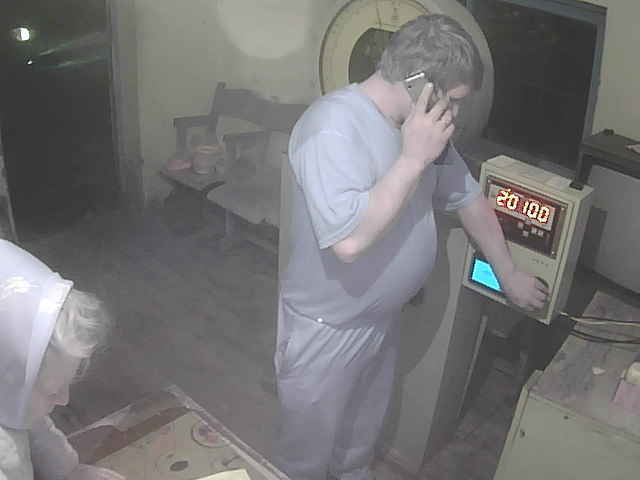

  • ВесовыеМасса каждой машины по видам взвешивания, весовщик, водитель и фото.
  • СушилкиПоказания сушильного аппарата — на экране мониторинга.
  • Рабочее времяУчёт времени механизаторов и водителей по технике и видам работ.
  • Выработка сотрудниковОбъём работ по каждому сотруднику, виду техники и виду работ.
  • Круговой контроль топливаОт поступления на склад до бака каждой машины.
  • Качество работВизуальный контроль выполнения полевых работ на карте.
  • Огрехи и перекрытияГде осталась необработанная полоса и где агрегат прошёл дважды.
  • Скоростной режимПревышения скорости — на дороге и в поле.
  • Норма и глубина высеваКонтроль посева по датчикам на сеялке.
  • Карта полейИстория изменений контуров, культур и других показателей.
  • АналитикаРасход л/100 км, л/моточас, л/га, коэффициент использования техники, огрехи, урожайность по полям.
  • Выгрузка в 1СДанные мониторинга — в учётные программы типа «1С:Предприятие».

Как оснащается техника

Трактор с посевным комплексом и актуальное оборудование АвтоГРАФ: терминал серии X, беспроводные датчики и метки, контроль высева. Нажмите на номер — покажем, за что отвечает узел.

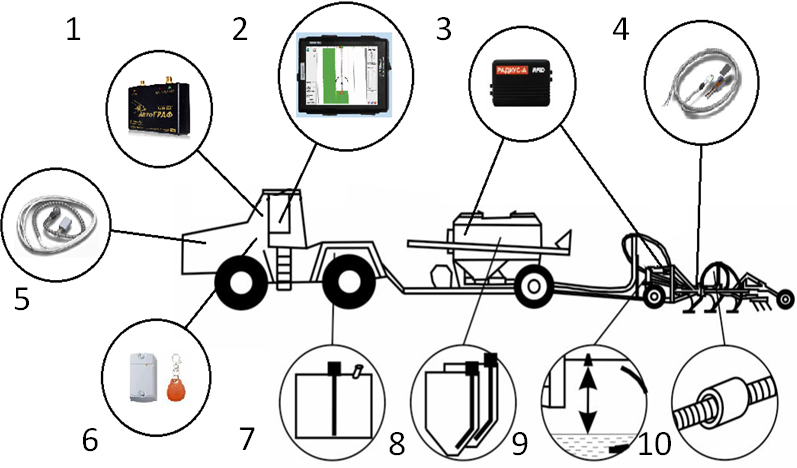

Схема оснащения трактора с посевным комплексом: в кабине терминал АвтоГРАФ-GX, экран УСКВ, считыватель карт и приёмник Bluetooth; на крыше высокоточный приёмник, на двигателе считыватель CAN, в баке датчик уровня топлива; на орудии метка, датчик угла наклона и датчики УСКВ

Что подключаем к мониторингу

Мобильные и стационарные объекты хозяйства — в одной системе.

  • Легковой транспортГде машина и сколько проехала.
  • Грузовой транспортРейсы, пробег, топливо.Подробнее →
  • Тракторная техникаГектары, моточасы, топливо.Подробнее →
  • Прицепные агрегаты и спецтехникаКакой агрегат работал и сколько.Подробнее →
  • Зерноуборочные комбайныПлощадь, урожай, выгрузки.Подробнее →
  • Топливозаправщики и АЗСКаждая выдача топлива.Заправщик →Топливный пост →
  • Весовые и сушилкиВес, фото, показания оборудования.Подробнее →

Как это выглядит в АвтоГРАФ

Настоящие экраны программы по одному хозяйству. Персональные данные убраны.

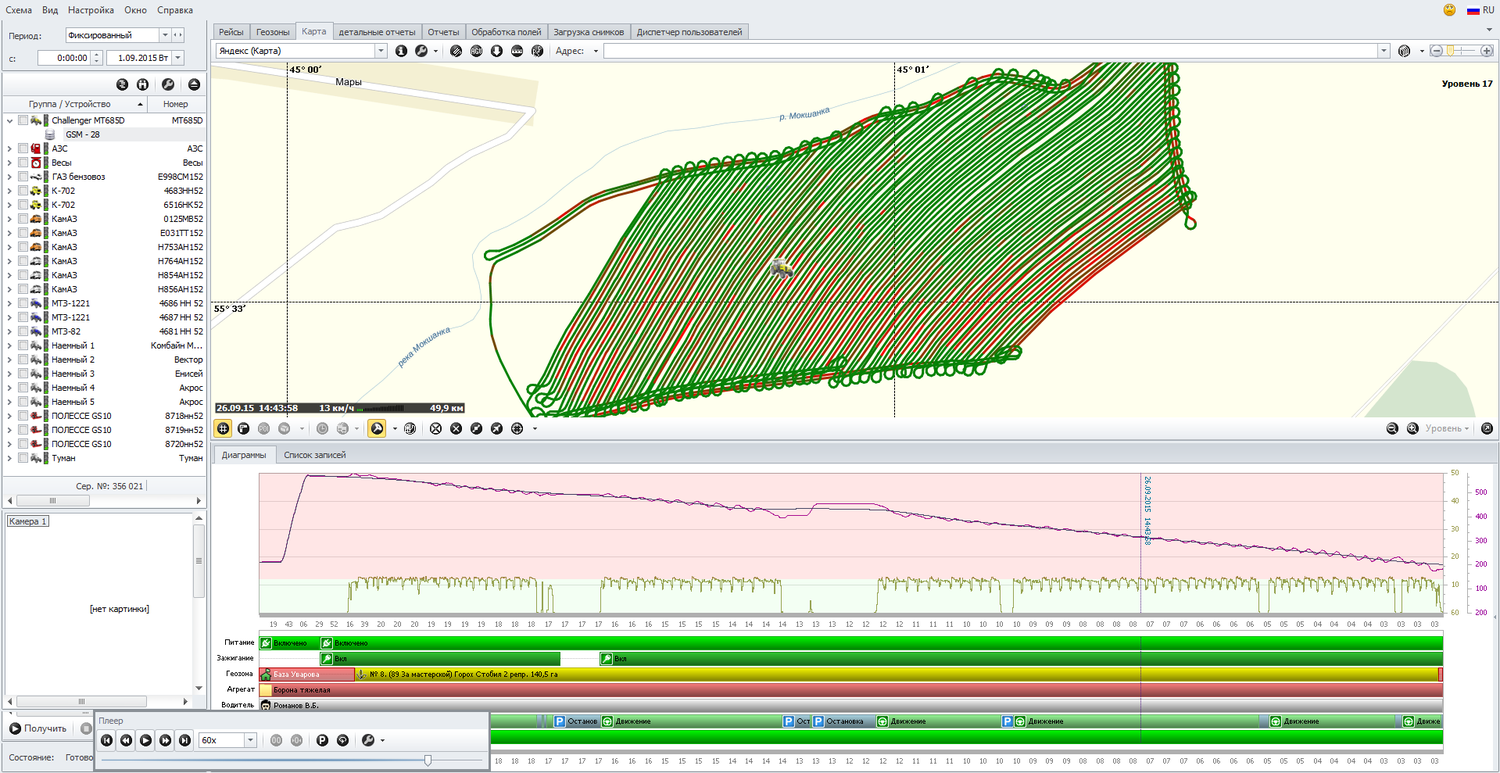

Трек трактора с тяжёлой бороной по полю: параллельные проходы и развороты на краях поля

26 сентября: тяжёлая борона на поле № 8

Трек агрегата по полю — каждый проход и разворот. В любой точке видно время и скорость: в момент снимка 14:43, 13 км/ч.

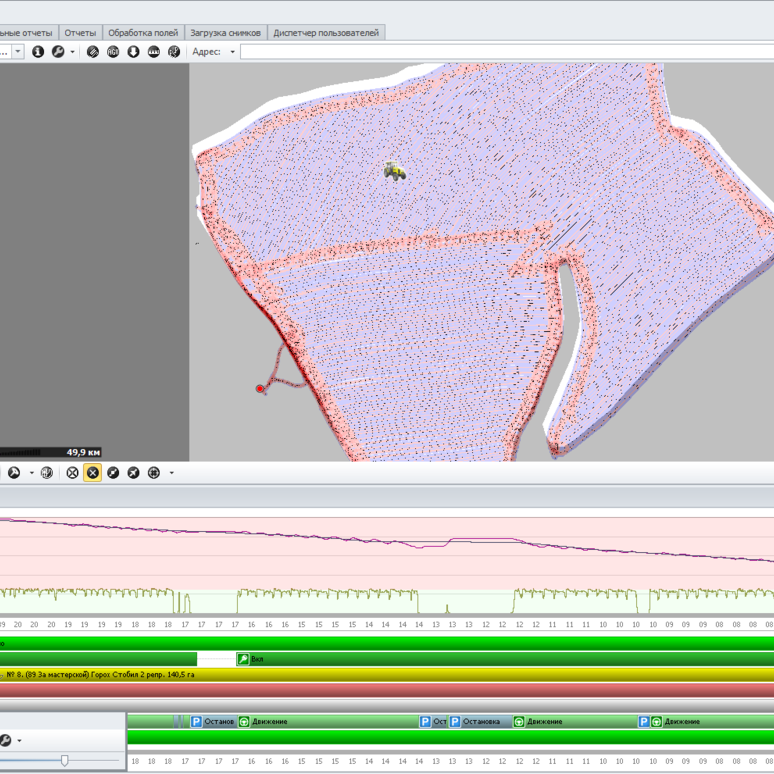

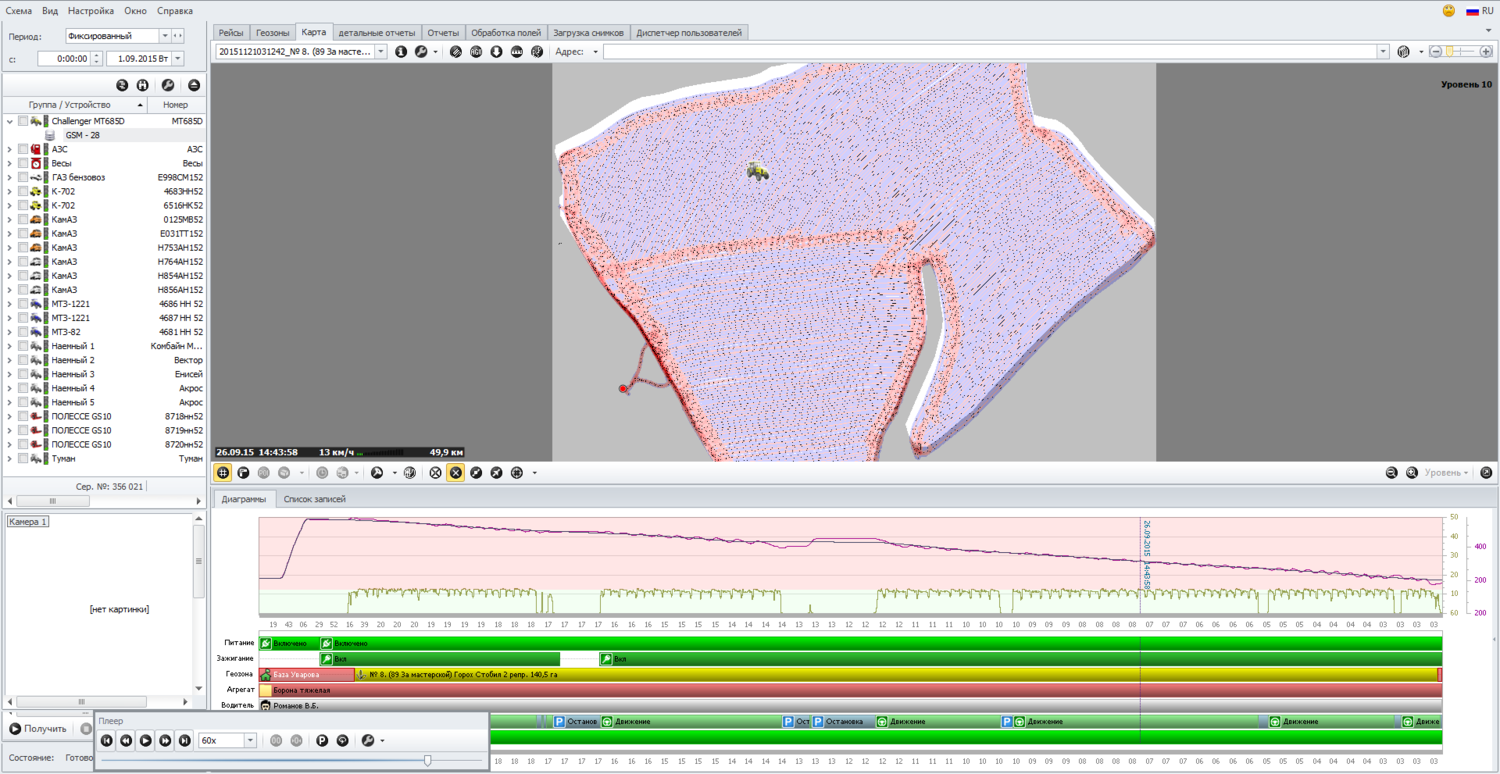

Карта обработки поля: обработанная площадь синим, перекрытия красным

То же поле — площадь и перекрытия

Синим — обработанная площадь по треку и ширине агрегата, красным — перекрытия на разворотах и стыках проходов. Так видно и качество работы, и сколько площади пройдено дважды.

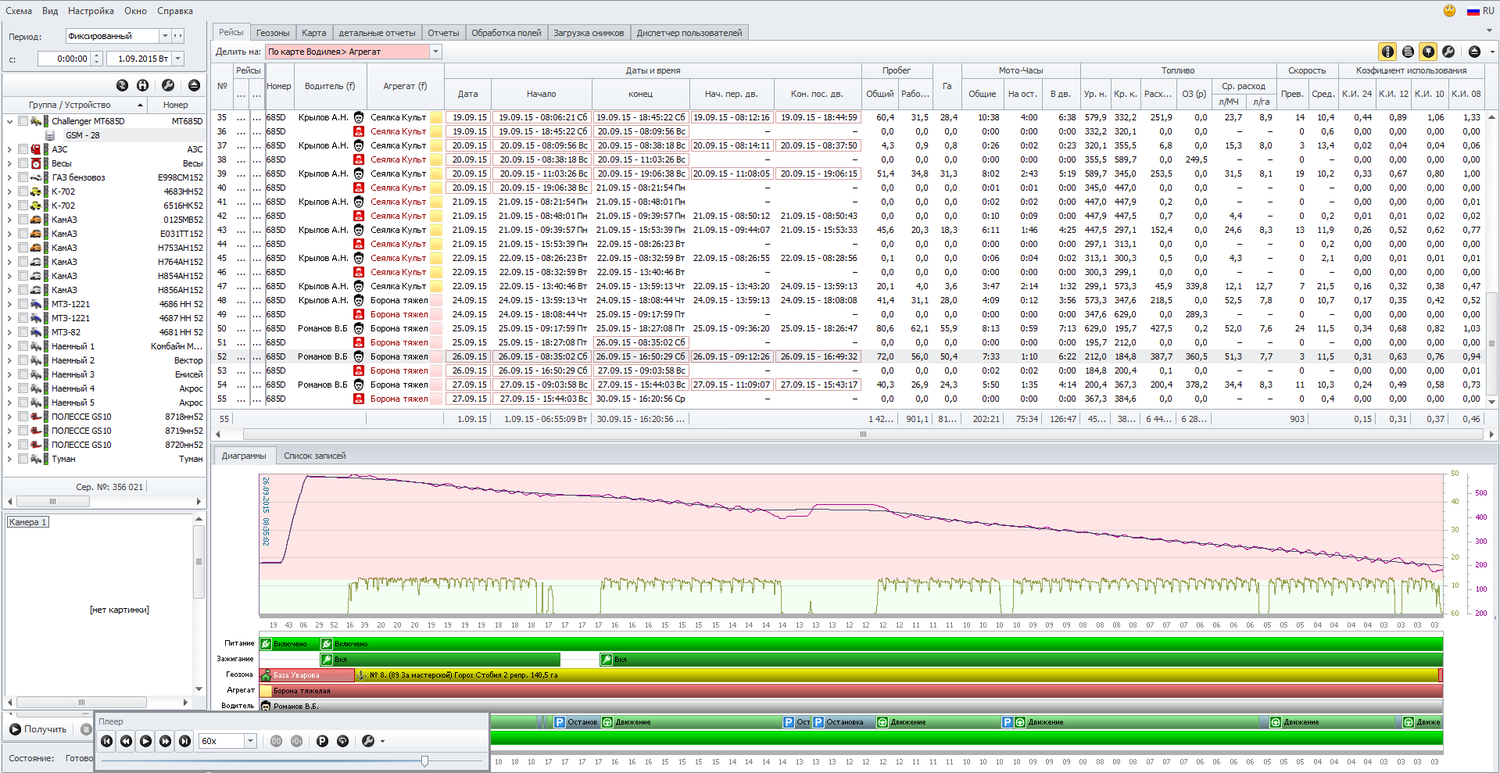

Отчёт «Рейсы» по агрегатам: даты, пробег, гектары, моточасы, топливо, средний расход и коэффициенты использования

Рейсы по агрегатам: гектары, моточасы, топливо

Тот же день в отчёте: тяжёлая борона — 50,4 га за 7 ч 33 мин работы двигателя, 387,7 л топлива: 51,3 л на моточас и 7,7 л на гектар. Агрегат определяется сам — в первой колонке сеялка и борона.

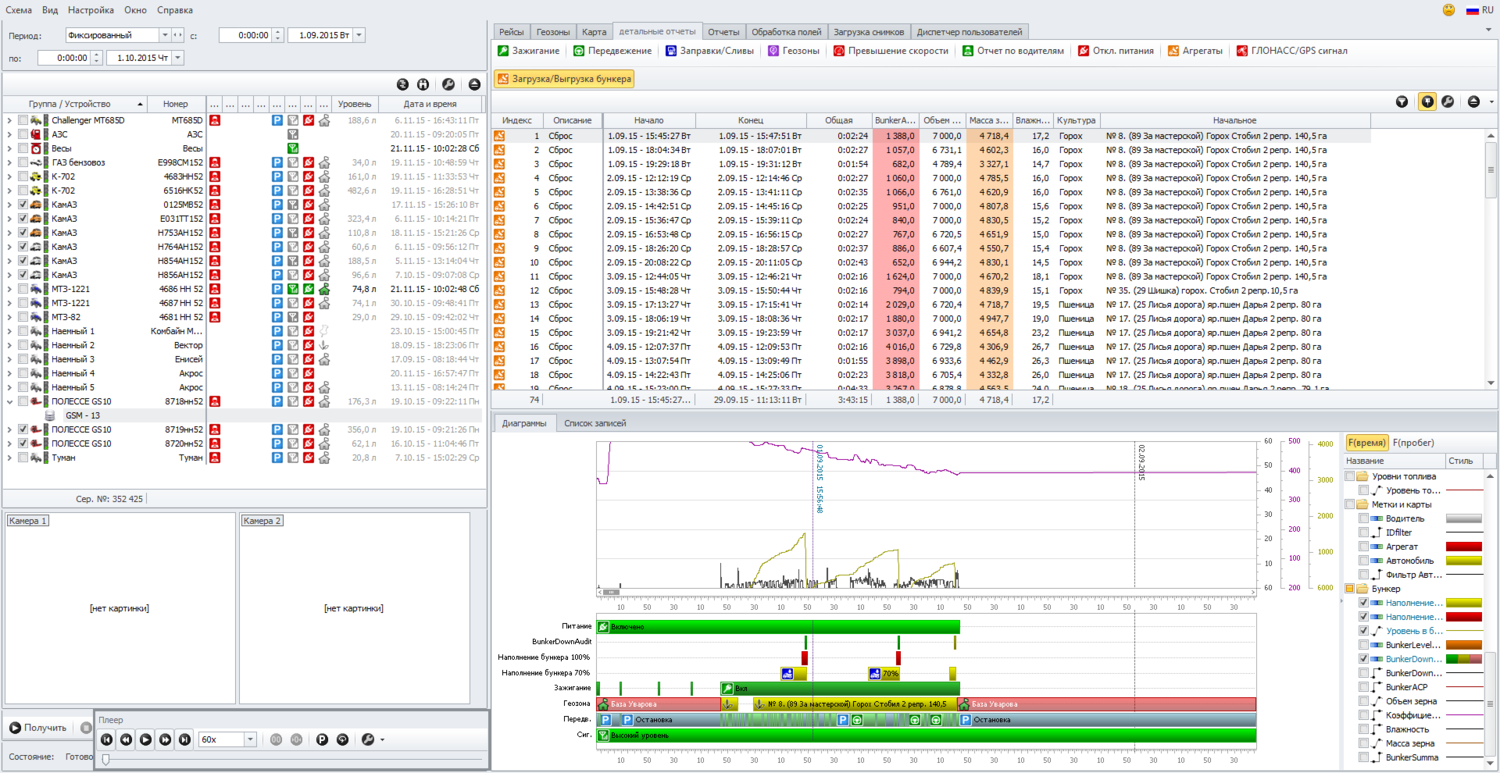

Отчёт о выгрузках бункера комбайна: время, объём, масса зерна, влажность, культура и поле

Уборка: каждая выгрузка бункера

Горох на поле № 8 и пшеница на поле № 17: время каждой выгрузки, объём, масса зерна и влажность. Например, 1 сентября в 15:45 — 4 718 кг гороха при влажности 17,2 %.

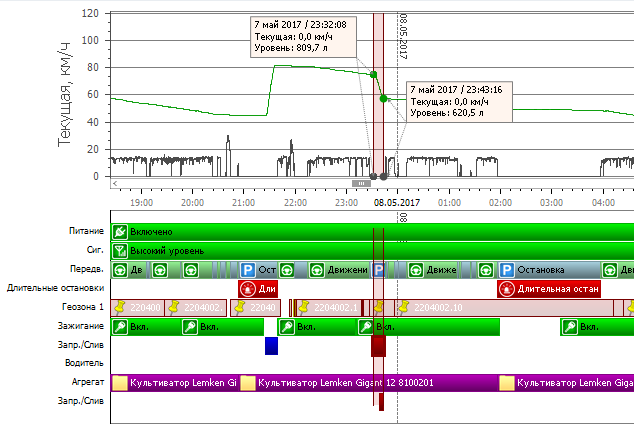

График уровня топлива: на стоянке уровень падает с 809,7 до 620,5 литра, в строке событий — отметка слива

Слив топлива на графике

Ночью на стоянке уровень упал с 809,7 до 620,5 л за 11 минут. Слив виден на графике и отмечен в строке событий — со временем и местом.

Защита от сливов топлива →

Аналитика для решений

Показатели, которые система считает сама — по технике, полям и людям.

  • л/100 кмРасход транспорта на дороге.
  • л/моточасРасход техники по наработке двигателя.
  • л/гаСколько топлива ушло на гектар работы.
  • КИТКоэффициент использования техники — доля работы от смены.
  • Огрехи и перекрытияСколько их и какая площадь.
  • УрожайностьСредняя и абсолютная — по полям.

Как считается коэффициент использования

Это наработка двигателя, делённая на длительность смены. В отчёте выше у бороны 7 ч 33 мин — подвигайте ползунок.

от 8 ч
0,94
от 10 ч
0,76
от 12 ч
0,63
от 24 ч
0,31

Результат внедрения
