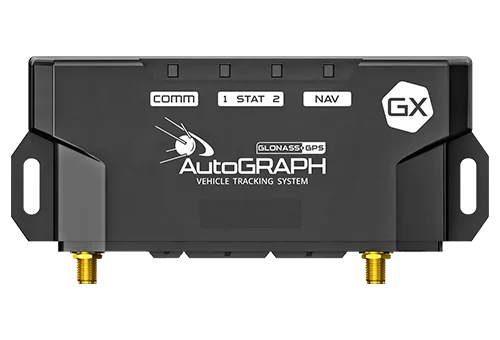

АвтоГРАФ-GX
Две CAN-шины, восемь универсальных входов для датчиков, RS-485 для датчиков уровня.
О терминале →Решения · Строительная техника
Экскаваторы: сколько работали, сколько стояли на холостом ходу и в каком они состоянии
Ставим на экскаватор терминал АвтоГРАФ серии X. Он читает данные двигателя с CAN-шины, отделяет работу от холостого хода, считает часы гидромолота и топливо. Отчёт — каждый день и сразу по всему парку: Hitachi, SANY, XCMG, Shantui, JCB и любые другие марки.
- Любая марка
- Работа и холостой ход
- Коды ошибок двигателя
- Топливо по датчику уровня
- работа
- холостой ход
- двигатель выключен
- гидромолот
- Моточасы
- 10,5 ч
- Работа
- 5,2 ч
- Холостой ход
- 5,3 ч · 51%
- Гидромолот
- 1,4 ч
ОЖ 88 °C
Гидравлика 64 °C
Масло 4,1 бар
Ошибки нет
- Реальные моточасыпо каждой машине и дню — для оплаты аренды, зарплаты и графика ТО
- Холостой ход в часах и литрахвидно, где машина просто греет воздух с работающим двигателем
- Неисправность заранеекоды ошибок и рост температур — до того, как машина встанет
Что видно в АвтоГРАФ
Четыре разреза по каждому экскаватору — и по парку целиком.
Сколько машина работала на самом деле
- Моточасы по дням, неделям и месяцам
- Лента смены: работа, холостой ход, двигатель выключен
- Где работала: объект, геозона, время на объекте
- Перемещения своим ходом — по ГЛОНАСС/GPS
- Часы гидромолота и другого навесного — датчиком на его линии
- Кто работал — по карте машиниста
- Сколько осталось до ТО по моточасам
- Уведомление, если машина долго стоит на холостом ходу
Что с двигателем и гидравликой
- Коды неисправностей двигателя с лампами — из CAN-шины
- Температура охлаждающей жидкости, давление масла, обороты, нагрузка
- Температура гидравлического масла — с шины или датчиком на баке
- Уведомления: перегрев, низкое давление масла, новый код ошибки
- Тренды по дням: рост температуры видно до того, как сработает защита
- История кодов: что было, сколько раз и когда пропало
На грузовиках наших клиентов рост температуры охлаждающей жидкости был виден в данных за 9 дней до кода перегрева. На экскаваторах работает тот же принцип, если двигатель отдаёт температуру в шину.
Сколько топлива ушло и куда
- Заправки и сливы — по датчику уровня в баке
- Расход за смену и отдельно на холостом ходу
- Уровень и расход с CAN-шины — где машина их отдаёт
- Выдача с топливозаправщика на экскаватор — по карте
Сливы по одной только CAN-шине не видны, а накопленный расход с шины расходится с фактом на несколько процентов. Поэтому топливо считаем по датчику уровня, а данные шины используем как дополнение.
Защита от сливов топлива →Как заводской отчёт производителя — но по всем маркам и с топливом
- Календарь работы по дням и рабочие дни
- Доля холостого хода по каждой машине и сравнение машин парка
- Часы навесного оборудования
- Температуры: максимумы и время в опасной зоне
- Коды ошибок за месяц
- Ближайшие ТО по моточасам
- Топливо: заправки, расход, холостой ход в литрах
- Объекты: где и сколько работала каждая машина
Сколько стоит холостой ход
Пока двигатель работает, а экскаватор стоит, топливо сгорает, а моточасы приближают ТО. Подставьте свои цифры — первый месяц мониторинга покажет реальные.
Холостой ход по парку350 ч/мес
Топливо на холостом ходу700 л/мес
В деньгах за месяц52 500 ₽
За год630 000 ₽
Ориентиры. По бортовым данным экскаваторов Hitachi простой в среднем занимал 21% смены (исследование СибАДИ, 2025). В заводском отчёте одного экскаватора, который нам показал клиент, холостой ход составил 76% моточасов за месяц. Расход на холостом ходу производитель в том же отчёте приводит около 2 л/ч для 20-тонного экскаватора. Цена топлива — ваша.
Откуда берутся данные
Часть — с CAN-шины двигателя, часть — с датчиков, которые мы ставим. Что отдаёт шина, зависит от модели, поэтому перед установкой мы её записываем.
- CAN-шина двигателяОбороты, моточасы, расход, температуры, давление масла, коды неисправностей — по стандарту J1939.
- Датчик уровня топливаЗаправки, сливы и расход в литрах — даже если шина топливо не отдаёт.
- Датчики гидросистемыРабота гидромолота, а по задаче — копание и поворот. Температура гидравлики, если её нет на шине.
- ГЛОНАСС/GPSГде работала машина, перемещения своим ходом, время на объекте.
- Карта машинистаКто работал на машине — для учёта смен и зарплаты.
Что отдаёт CAN-шина у экскаваторов
Доля моделей, у которых параметр есть на шине, — по списку техники адаптеров CAN-LOG (март 2026).
97 моделей в списке. Коды неисправностей в нём не учитываются — их проверяем записью шины.
Даже если шина отдаёт немного, моточасы, холостой ход, топливо и место работы получим датчиками и ГЛОНАСС. Шина добавляет коды ошибок и параметры двигателя.
Заводская телематика и АвтоГРАФ
У части экскаваторов есть отчёт от производителя. Переключите и сравните, что добавляет АвтоГРАФ.
-
Марки
Заводской отчётТолько своя марка, у каждой — своя система.
АвтоГРАФВсе машины парка в одном окне — и самосвалы тоже.
-
Когда видно
Заводской отчётРаз в месяц, через несколько дней после его окончания.
АвтоГРАФКаждый день и уведомления сразу.
-
Топливо
Заводской отчётЕсть не у всех моделей и только расчётное.
АвтоГРАФЗаправки, сливы и холостой ход в литрах.
-
Объекты и люди
Заводской отчётНе знает ваших объектов и машинистов.
АвтоГРАФГде и кто работал — по геозонам и картам.
Как подключаем
- Обследуем машинуЗаписываем CAN-шину и показываем, какие данные с неё получим.
- Подбираем комплектТерминал, датчик уровня, датчики гидросистемы — под ваши задачи.
- Монтируем и настраиваемС выездом на объект, без простоя машины на базе.
- Делаем отчётыМоточасы, холостой ход, топливо и техсостояние — под ваш парк.
- Сверяем первый месяцС путевыми листами и с заводским отчётом, если он у вас есть.
Оборудование

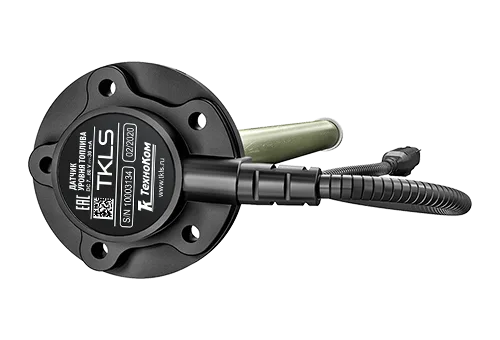

Датчик уровня топлива TKLS
Заправки и сливы в литрах, встроенный инклинометр — для техники на уклонах.
О датчике →

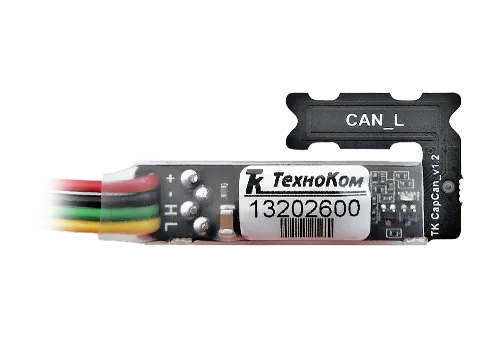

TK-CapCAN
Читает CAN-шину бесконтактно, без вмешательства в проводку машины.
О считывателе →

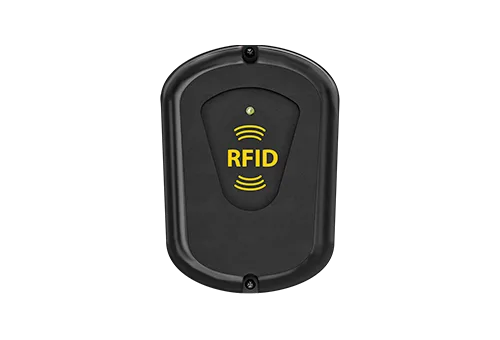

Считыватель карт
Машинист прикладывает карту — в отчёте видно, кто работал на экскаваторе.
О считывателе →Частые вопросы
Что если у экскаватора нет CAN-шины или она закрыта?
Работу двигателя определим по напряжению бортовой сети, работу и холостой ход — по датчику давления в гидросистеме, топливо — по датчику уровня, место работы — по ГЛОНАСС. CAN-шина добавляет коды ошибок и параметры двигателя, но основные показатели будут и без неё.
Не повлияет ли подключение на гарантию?
Для машин на гарантии согласуем подключение с дилером. Шину можно читать бесконтактно — считывателем TK-CapCAN: он не вмешивается в проводку машины и ничего не передаёт в шину.
Работает ли с китайской техникой — SANY, XCMG, Shantui, LiuGong?
Да. Что отдаёт шина конкретной модели, проверяем записью перед установкой. Для ряда моделей SANY, XCMG и LiuGong расшифровка данных шины у нас уже есть.
Можно ли разбить работу на копание, поворот и ход, как в отчёте производителя?
Ход видно по ГЛОНАСС. Копание, поворот и работу гидромолота считаем по датчикам давления в гидросистеме. На некоторых машинах эти сигналы есть и на CAN-шине — это тоже проверяем записью.
Где смотреть данные?
В АвтоГРАФ: веб-версия АвтоГРАФ.WEB, программа АвтоГРАФ.PRO для компьютера и приложение АвтоГРАФ.Mobile для телефона.
Сколько это стоит?
Зависит от состава комплекта и числа машин. После обследования посчитаем комплект и стоимость под ваш парк.
Подключим экскаваторы вашего парка
Расскажите, какие машины: марки, модели, годы выпуска и сколько их. Приедем, запишем CAN-шину и покажем, какие данные получим, — потом посчитаем комплект.
