Учёт топлива с высокой точностью: откуда берётся погрешность и как её убрать

Ёмкостный датчик уровня топлива работает как измерительная линейка: постоянно меряет уровень в баке. В лаборатории его погрешность мала, но на технике добавляются бак, дорога, топливо и монтаж. Разбираем восемь факторов — на живых моделях: подвигайте ползунки и посмотрите, сколько литров стоит каждая ошибка.

Бак 600 л · датчик на 4096 делений
Топливный бак с ёмкостным датчиком уровня: стержень датчика как линейка от 0 до 4095 делений, уровень топлива меняется при расходе и заправке TKLS 0 1024 2048 3072 4095
Уровень
384 мм
Показание датчика
3 148
Объём по тарировке
461,2 л
Датчик делит высоту бака на 4096 делений, тарировочная таблица переводит деления в литры. Модель условная.

Лаборатория погрешностей

Пять моделей — от цены деления до уклона дороги. Цифры считаются по физике бака и топлива, бак и техника условные.

Цена деления зависит от объёма бака

Датчик делит высоту бака на фиксированное число делений. Чем больше бак, тем больше литров приходится на одно деление. Метрологическая погрешность — половина цены деления.

Пример из практики: бак 1400 л. При 1024 делениях одно деление — около 1,4 л, при 4096 — около 0,34 л.

Одно деление
1,37 л
Погрешность (половина деления)
±0,68 л

При 4096 делениях — 0,34 л на деление

Форма бака и шаг тарировки

Тарировка — это пролив бака известными порциями и запись показаний датчика. Между точками таблица считает по прямой. В прямоугольном баке это точно, а в цилиндрическом и сложном — нет: на разной высоте 1 мм уровня стоит разного числа литров.

Чем сложнее бак, тем чаще нужен шаг пролива и тем ближе к геометрическому центру нужно ставить датчик. Попробуйте шаг 50 л и 10 л на цилиндрическом баке.

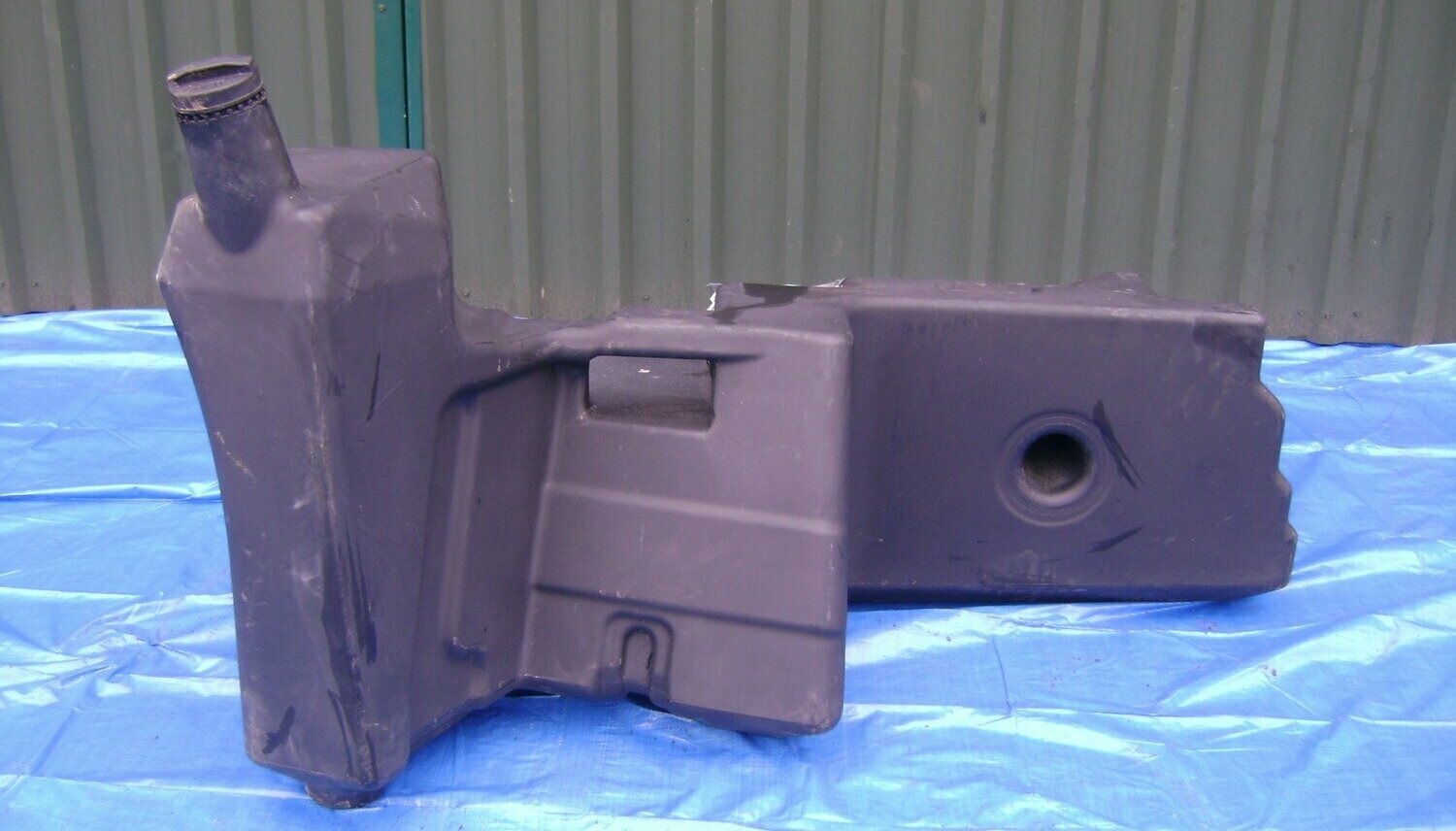

Сложный пластиковый топливный бак спецтехники: несколько объёмов разной высоты, переходы и сужения
Сложный пластиковый бак спецтехники: переходы, сужения и объёмы разной высоты.
Объём бака
396 л
Точек тарировки
9
Наибольшая ошибка таблицы
6,9 л
1 мм уровня здесь
0,84 л
Ошибка таблицы здесь
0,0 л
0 л150 л300 л450 лОшибка таблицы, л (±7)0 мм100 мм200 мм300 мм400 мм500 мм600 мм
  • Настоящий объём бака
  • Тарировочная таблица
  • Точки пролива
  • Ошибка таблицы

Несколько баков — каждый тарируем отдельно

На части техники несколько баков, часто разной формы и объёма и на разной высоте. Если топливо переливается между ними по соединительным трубкам, один датчик видит только свой бак — и уровень в нём меняется без расхода.

  • Датчик — в каждый бак.
  • Каждый бак тарируем отдельно, со своей таблицей.
  • В АвтоГРАФ объёмы складываются в общий расчёт — заправки и сливы считаются по сумме.
Два бака разной формы на разной высоте, соединены трубкой; в каждом свой датчик уровня, АвтоГРАФ складывает объёмы Бак 1 · датчик 1 Бак 2 · датчик 2 АвтоГРАФ: бак 1 + бак 2

Уклон: топливо остаётся горизонтальным, а бак — нет

На уклоне поверхность топлива остаётся горизонтальной, а бак с датчиком наклоняется. Датчик у края бака покажет больше или меньше, чем есть на самом деле. В центре бака ошибки почти нет — поэтому ставим датчик ближе к геометрическому центру.

На бездорожье добавляется качка: показания колеблются, а заправка или слив на сильном уклоне считаются с ошибкой.

Ошибка уровня
+44 мм
Ошибка объёма
+31,5 л
От объёма бака 360 л
+8,7 %

Бак 1200 × 600 × 500 мм, налит наполовину; датчик у края — в 500 мм от центра.

Топливо разное, и оно расширяется

Топливо разных поставщиков и сезонов отличается по свойствам — ёмкостный датчик меряет его по-разному. Поэтому на практике делают сезонную калибровку; зимняя тарировка обычно даёт более стабильную базу и на летний период.

Ещё дизель расширяется при нагреве — примерно на 0,08 % на градус. Заправились холодным топливом из подземной ёмкости, днём бак прогрелся — объём подрос, хотя топлива не добавилось.

Объём изменится на
+10,1 л

При той же массе топлива. Коэффициент объёмного расширения дизеля — около 0,00084 на градус.

Установка и тарировка решают половину дела

Упрощённые методы заметно повышают риск систематической ошибки — той, что не уходит со временем.

  • Точка установки

    УпрощённоГде удобнее подлезть.

    Как делаем мыБлиже к геометрическому центру бака, с учётом перегородок и внутренней конструкции.

  • Крепление

    УпрощённоКак получится, лишь бы держалось.

    Как делаем мыНадёжное крепление: датчик не смещается и не болтается на бездорожье.

  • Тарировка

    УпрощённоПо паспорту бака или крупными порциями «на глаз».

    Как делаем мыПролив частым шагом со временем на стабилизацию, на специальном оборудовании.

  • Несколько баков

    УпрощённоОдин датчик на всю технику.

    Как делаем мыДатчик и таблица на каждый бак, общий расчёт — в АвтоГРАФ.

  • Сезон

    УпрощённоОдна тарировка навсегда.

    Как делаем мыСезонная калибровка: зимняя тарировка — база и на лето.

Итоговая точность на практике

Когда все факторы учтены, а установка и тарировка выполнены правильно, погрешность учёта такая. Выберите технику и объём бака — посчитаем в литрах.

  • до 1 %Магистральные грузовики и автобусы
  • до 3 %Тракторы и грузовики на пересечённой местности
  • до 5 %Тракторы и спецтехника со сложными пластиковыми баками
Погрешность от объёма бака
до ±6,0 л

Как это выглядит в АвтоГРАФ

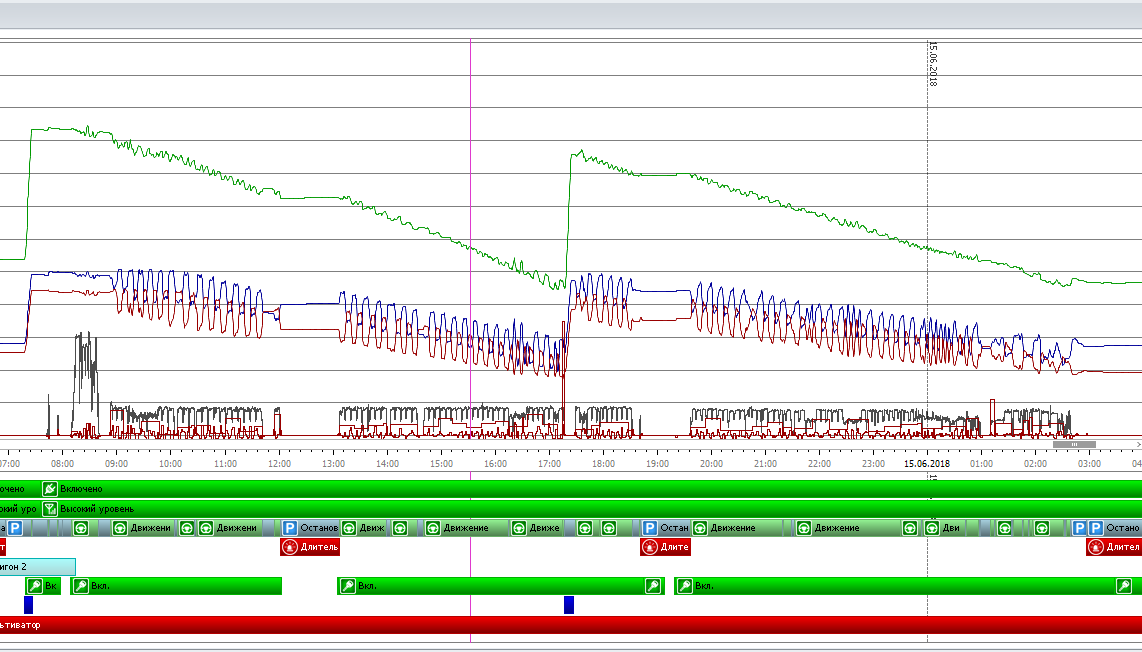

График АвтоГРАФ за сутки: уровень топлива с двумя заправками и плавным расходом в работе, ниже полосы движения, стоянок и зажигания

Уровень топлива за сутки

Зелёная линия — топливо в баке: две заправки и плавный расход в работе. Ниже — движение, стоянки и зажигание. Рядом видны показания других датчиков, поэтому заправку легко сверить с остановкой техники.

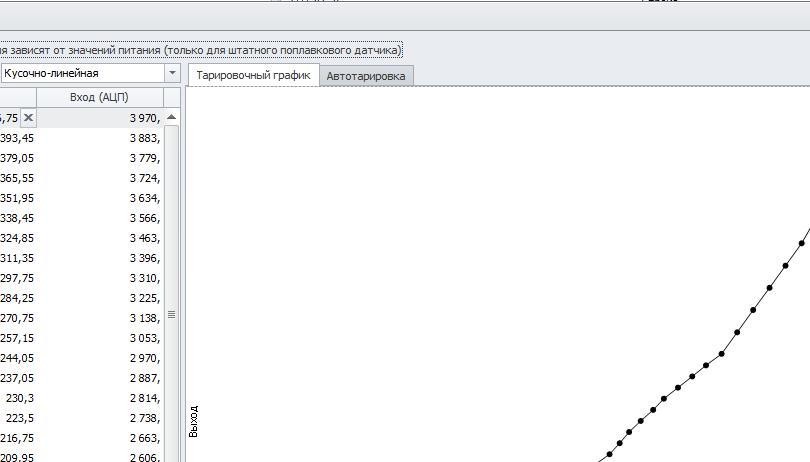

Тарировочная таблица в АвтоГРАФ: показания датчика и литры, кусочно-линейный тарировочный график

Тарировочная таблица

Показания датчика и литры по точкам пролива, между точками — по прямой. Чем чаще шаг, тем ближе таблица к настоящей форме бака — как в лаборатории выше.

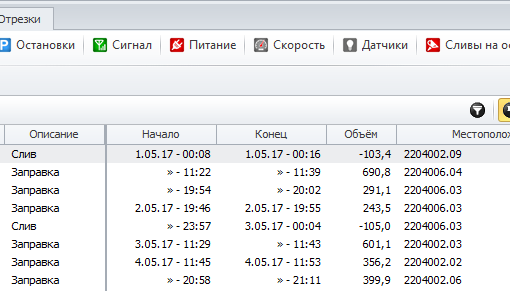

Отчёт АвтоГРАФ о заправках и сливах: время начала и конца, объём и местоположение

Заправки и сливы

Каждое событие — со временем начала и конца, объёмом и местом. Точная тарировка и правильная установка датчика отделяют настоящий слив в 100 л от колебаний уровня на уклоне.
