По кнопке
Водитель подъезжает к комбайну или бункеру, нажимает кнопку на корпусе метки и ждёт, пока индикация покажет, что приёмник подключился к метке и обменялся с ней данными.
Решения · Уборка урожая
СКВДУ: контроль выгрузки и движения урожая — от комбайна до весовой
Система контроля выгрузки и движения урожая от ТехноКом. Комбайн и бункер-перегрузчик узнают грузовик по беспроводной метке, механизатор отмечает выгрузку на дисплее, а данные о ней — номер, поле, культура — едут в метке грузовика до весовой. Там к ним добавляется вес, и всё уходит на сервер АвтоГРАФ. Без бумажных реестров механизаторов и без «чужих» машин под выгрузкой.
- Комбайн · бункер · грузовик · весовая
- Метки и приёмники Bluetooth
- Данные — в АвтоГРАФ
Что меняется на уборке
-
Учёт выгрузок
Без СКВДУБумажный реестр механизатора: кто, кому и с какого поля — со слов.
Со СКВДУКаждая выгрузка на дисплее: номер, механизатор, поле и культура, получатель, время.
-
Грузовик под выгрузкой
Без СКВДУ«Свой» он или нет — решает механизатор на глаз.
Со СКВДУПриёмник узнаёт технику по метке: «свой» или «чужой» — определяется автоматически.
-
Весовая
Без СКВДУОператор переписывает номер машины, поле и культуру вручную.
Со СКВДУПоле и культура уже на экране — из метки грузовика. Остаётся вес брутто или тара.
-
Встречная проверка
Без СКВДУРеестр комбайна не сходится с журналом весовой — ищем, где потерялось.
Со СКВДУОдна цепочка данных: выгрузка едет в метке грузовика и замыкается на весовой.
-
Статистика уборки
Без СКВДУСводят вручную по сменам и тетрадям.
Со СКВДУПо механизаторам, полям и культурам — на сервере АвтоГРАФ, с передачей в другие системы через API.
Что стоит на каждом объекте
Механизаторы и оператор весовой работают только с дисплеем СКВДУ. Остальное делает оборудование.
- Контроллер АвтоГРАФПолучает с сервера списки: техника для выгрузки (её метки), механизаторы, поля и культуры. Хранит геозоны полей, определяет местоположение и передаёт данные о выгрузках на сервер.
- Приёмник Bluetooth TK-Receiver-AirСам находит технику для выгрузки по меткам и при выгрузке записывает в метку получателя номер выгрузки, поле и культуру.
- Дисплей СКВДУМеханизатор выбирает получателя, начинает и завершает выгрузку. Дисплей разблокирует электрическую цепь управления выгрузкой и передаёт данные о каждой выгрузке в контроллер.
Обмен с сервером АвтоГРАФ
↓ Спискимеханизаторов, техники для выгрузки, полей и культур
↑ Данныепо выгрузкам из комбайна
- Контроллер АвтоГРАФТо же, что на комбайне: списки, геозоны, местоположение и передача данных о выгрузках на сервер.
- Приёмник Bluetooth TK-Receiver-AirНаходит грузовики для выгрузки по меткам и записывает в метку данные о выгрузке. Заодно работает меткой самого бункера: по нему комбайн узнаёт, что выгружает именно в этот бункер.
- Дисплей СКВДУПриём урожая от комбайна и выгрузка в грузовик. Разблокирует цепь управления выгрузкой бункера. Показывает «Выбран», когда комбайн выбрал этот бункер получателем.
Обмен с сервером АвтоГРАФ
↓ Спискимеханизаторов, техники для выгрузки, полей и культур
↑ Данныепо выгрузкам из бункера-перегрузчика
- Метка СКВДУПо ней грузовик узнают на поле и на весовой. В ней от выгрузки до взвешивания хранятся данные о выгрузке: номер, поле, культура. После взвешивания они стираются.
Обмен с сервером АвтоГРАФ
Напрямую — нетДанные о выгрузке грузовик везёт в метке: на весовой их считывает приёмник, а на сервер отправляет контроллер весовой.
- Контроллер АвтоГРАФПолучает списки операторов весовой и техники для взвешивания, передаёт вес на дисплей и данные о взвешиваниях — на сервер. Весы подключаются к нему.
- Приёмник Bluetooth TK-Receiver-AirУзнаёт грузовик по метке и считывает с неё идентификатор техники, поле и культуру.
- Дисплей СКВДУОператор выбирает машину, отмечает «Брутто» или «Тара» и вводит вес — или подтверждает вес, который пришёл с весов.
Обмен с сервером АвтоГРАФ
↓ Спискиоператоров весовой, техники, полей и культур
↑ Данныепо взвешиваниям: брутто и тара
Дисплей соединяется с контроллером по RS-485, приёмник работает с метками по Bluetooth. Настраиваем контроллер в GSMConf 5.0, приёмник — в мобильном приложении USP Tool.
Попробуйте дисплей СКВДУ
Так выглядит работа механизатора и оператора весовой. Нажимайте кнопки на экране — как в кабине.
👤 Иванов И.И.
📍 Поле 8 / Пшеница
Ввод веса:
- Механизатор выбирает себя и поле с культурой, нажимает «Начать работу»
- Открывает выбор получателя — на экране три последние выгрузки
- Выбирает бункер или грузовик из «Доступной техники»: её нашёл приёмник по меткам
- Начинает выгрузку — дисплей разблокирует цепь управления выгрузкой
- Завершает выгрузку и подтверждает. Процент считается от заданного «времени одной выгрузки»
- Данные записаны в метку получателя и переданы на сервер АвтоГРАФ
Номер выгрузки состоит из серийного номера контроллера и порядкового номера выгрузки.
Механизатор не ошибётся с полем
В контроллере хранятся геозоны полей. Если выбранное на дисплее поле не совпадает с тем, где работает техника, дисплей предупредит. Переставьте комбайн.
👤 Иванов И.И.
📍 Поле 8 / Пшеница
Комбайн в выбранном поле — предупреждений нет.
Команда в AGL-файле контроллера: DISPLAY=0,1,Поле 8;
- «Требуется уточнение поля!» — техника в другом поле из списка. Механизатор подтверждает поле, которое дисплей определил сам.
- «Работа вне контура поля!» — техника вне всех полей из AGL-файла.
- Пока бункер-перегрузчик принимает урожай от комбайна, эти предупреждения не выводятся.
Метка на грузовике: два режима
Постоянная рассылка
Метка всё время передаёт свой идентификатор. Водителю достаточно встать в месте выгрузки и дождаться индикации подключения.
После весовой метка чистая
Данные о выгрузке хранятся в метке, пока их не считают на весовой. После взвешивания они стираются — грузовик готов к следующему рейсу.
Как внедряем
- Обследуем уборкуСколько комбайнов, бункеров, грузовиков и весовых; как сейчас ведут учёт.
- Ставим оборудованиеКонтроллеры, приёмники и дисплеи — на комбайны, бункеры и весовую, метки — на грузовики.
- НастраиваемСвязь дисплея с контроллером по RS-485, приёмники, геозоны полей и подключение весов.
- Загружаем спискиМеханизаторы, операторы весовой, техника, поля и культуры — с сервера АвтоГРАФ.
- ОбучаемМеханизаторов и операторов весовой — на их дисплеях, до начала уборки.
Оборудование
АвтоГРАФ-GX и GX Wi-Fi
Контроллер для комбайна, бункера и весовой. На весовой может сам получать вес с весов по RS-232.
GX → GX Wi-Fi →
АвтоГРАФ-АСН
Тоже получает вес с весов по RS-232 — для весовой.
Об устройстве →

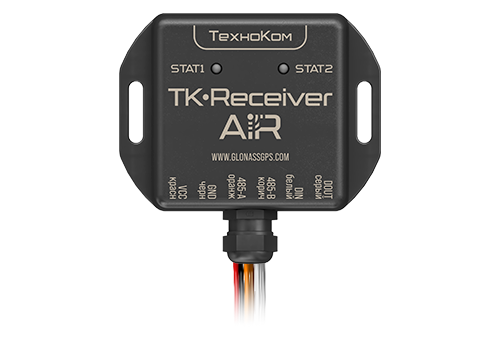

TK-Receiver-Air
Приёмник Bluetooth: находит технику по меткам СКВДУ, записывает и считывает данные о выгрузке.
О приёмнике →Дисплей и метка СКВДУ
Дисплей — в кабину комбайна и бункера и на весовую. Метка — на каждый грузовик, который возит урожай.
Частые вопросы
Кто работает с системой в поле?
Механизаторы комбайнов и бункеров-перегрузчиков и оператор весовой — каждый только со своим дисплеем СКВДУ. Водителю грузовика достаточно метки: по кнопке или в режиме постоянной рассылки.
Как на весовой появляется вес?
Оператор вводит вес на дисплее вручную или подтверждает вес, который пришёл с весов. Автоматический режим работает с контроллерами АвтоГРАФ-GX, GX Wi-Fi и АвтоГРАФ-АСН, к которым весы подключены по RS-232. Модель весов проверяем по списку поддерживаемых до установки.
Что если механизатор выбрал не то поле?
Если в контроллере настроены геозоны полей, дисплей покажет «Требуется уточнение поля!», а механизатор подтвердит поле, определённое автоматически. Вне всех полей появится «Работа вне контура поля!».
Откуда дисплей знает механизаторов, поля и технику?
Списки загружаются в контроллеры удалённо, с сервера АвтоГРАФ: механизаторы, операторы весовой, техника для выгрузки, поля и культуры. Менять их на месте не нужно.
Можно ли передать данные в нашу учётную систему?
Да: данные о выгрузках и взвешиваниях собираются на сервере АвтоГРАФ, а в другие системы передаются через API. Как именно — подбираем под вашу систему.
