Навигационный контроллер АвтоГРАФ-WiFi

Модель из архива: страница — для тех, у кого прибор уже установлен. Для новых проектов подберём АвтоГРАФ серии X.

Навигационный контроллер, специально разработанный для мониторинга транспорта и объектов, находящихся вне зоны GSM-сигнала.

Wi-Fi
802.11
CAN-шины
1
RS-485
2
Антенны
внешние
Питание
10–60 В
Гарантия
10 лет

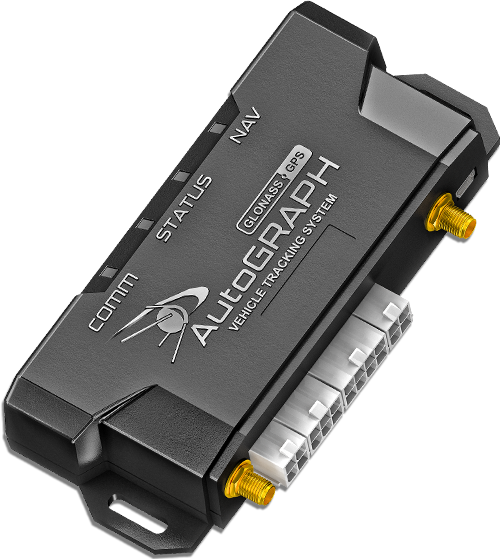

Навигационный контроллер АвтоГРАФ-WiFi

О приборе

Широкий набор входных и выходных интерфейсов делает возможным подключение к терминалу различных датчиков и периферии для контроля максимального количества параметров, а также позволяет ему выполнять управление внешними устройствами. Все собранные данные могут записываться как во внутреннюю память контроллера, так и во внешнюю SD-карту для последующей передачи через Wi-Fi устройству сбора данных.

  • Встроенный модуль Bluetooth
  • Подключение различных датчиков и периферии
  • Контроль качества вождения
  • Возможность работы от внутренней и резервной внешней АКБ
  • Подключение SD карты
  • Передача данных по Wi-Fi

Характеристики

Характеристики: Навигационный контроллер АвтоГРАФ-WiFi
Навигация
Спутниковые системыГЛОНАСС + GPS / GALILEO / Beidou / QZSS
Навигационный приемникuBlox MAX-M8Q
Количество каналов приемника72
Время выхода на рабочий режимне более 26 секунд При номинальном уровне навигационных сигналов -130dBm
Точность определения координат2,5 метра (CEP) GPS+GLONASS, CEP, 50%, номинальный уровень навигационных сигналов -130dBm
Тип антенныВнешняя (SMA)
Связь
Стандарты Wi-Fi связи802.11 b / g / n
Поддерживаемые протоколы шифрованияWEP, WPA, WPA2 (Personal и Enterprise)
Выходная мощность17.0 dBm
Чувствительность-94.7 dBm
Интерфейсы, входы и выходы
RS-4852
CAN (SAE J1939 / FMS)1
RS-2321
1-Wire1
USB 2.01
Дискретный вход по «-»4
Дискретный вход по «+»2
Аналогово-дискретный вход2
Дискретный выход2
Питание и корпус
Напряжение питания10...60 В
Максимальный потребляемый ток320 мА При номинальном напряжении питания 12,0 ± 0,5 В
Температурный диапазон-40...+85 °С
Размеры и масса138 х 67 х 27 мм, 110 г
Защитный корпусIP54 Опционально
Память, срок службы и гарантия
Встроенные датчики3-х осевой акселерометр
Внутренняя памятьFLASH (до 270.000 записей)
Внешняя памятьMicroSD (до 32 Гб)
Внутреннее резервное питаниеЛитий-полимерная АКБ, 3.7 В Емкость 800 мА∙ч или 1800 мА∙ч Встроенная цепь заряда АКБ
Внешнее резервное питаниеСвинцово-кислотная АКБ, 12 В Встроенная цепь заряда АКБ
Средний срок службы10 лет
Гарантия производителя10 лет

Функции

  • Поддержка A-GPS
  • Поддержка D-GPS
  • Поддержка A-GNSS
  • Bluetooth Low Energy
  • Удаленное конфигурирование

Поддерживает подключение

  • датчиков уровня топлива
  • дисплея водителя
  • фотокамер
