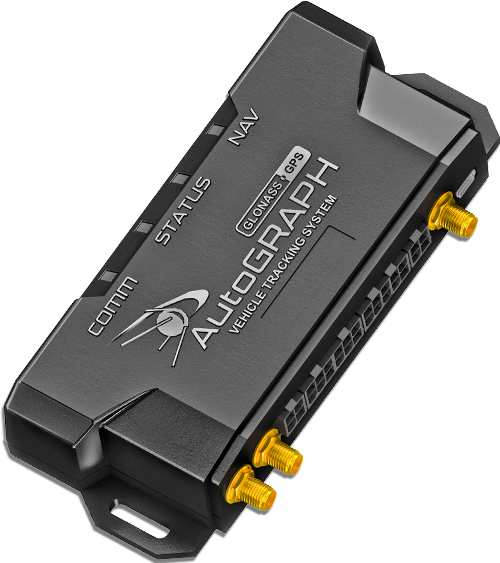

Навигационный контроллер АвтоГРАФ-GSM+WiFi (АСН)

Модель из архива: страница — для тех, у кого прибор уже установлен. Для новых проектов подберём АвтоГРАФ серии X.

АСН «АвтоГРАФ-GSM+WiFi» – навигационный контроллер, сертифицированный на соответствие требованиям ТР ТС 018/2011 «О безопасности колесных транспортных средств» в части Аппаратуры Спутниковой Навигации (АСН), согласно Постановлению Правительства №2216 «Правила оснащения транспортных средств категорий М2, М3 и транспортных средств категории N, используемых для перевозки опасных грузов, аппаратурой спутниковой навигации ГЛОНАСС или ГЛОНАСС/GPS».

Связь
3G
Wi-Fi
802.11
CAN-шины
2
RS-485
2
Антенны
внешние
Питание
10–60 В
Навигационный контроллер АвтоГРАФ-GSM+WiFi (АСН)

О приборе

Это первая и единственная в России модель навигационного АСН-контроллера с возможностью одновременной передачи данных на 2 телематических сервера – по первой USIM-карте на сервер ГАИС «ЭРА-ГЛОНАСС» и по второй SIM-карте на сервер клиента. Это стало возможным, благодаря использованию в схеме каждого навигационного контроллера двух GSM-модемов, работающих независимо друг от друга и, имеющих свои собственные высокочастотные контуры и внешние антенны.

Навигационный контроллер «АвтоГРАФ-GSM+WiFi» с функцией АСН – это максимально оптимальный, надежный и безопасный вариант для оснащения транспортных средств категорий М2, М3 и транспортных средств категории N, используемых для перевозки твердых бытовых отходов и мусора (мусоровозы), специальных, опасных, тяжеловесных и крупногабаритных грузов, а также транспортных средств оперативных служб. Реализованные в нем схемотехнические решения и функционал позволяют клиентам одновременно выполнить требования ТР ТС 018/2011 «О безопасности колесных транспортных средств» в части аппаратуры спутниковой навигации и решить полный спектр задач по коммерческому мониторингу транспорта без всяких вынужденных компромиссов и рисков.

  • Соответствует постановлению правительства №2216
  • Связь с диспетчером
  • Одновременная передача данных на сервер ЭРА-ГЛОНАСС и сервер клиента
  • Контроль качества вождения
  • Подключение SD карты
  • Скачивание данных с тахографов
  • Передача данных по Wi-Fi

Характеристики

Характеристики: Навигационный контроллер АвтоГРАФ-GSM+WiFi (АСН)
Навигация
Спутниковые системыGPS + ГЛОНАСС / GALILEO / Beidou / QZSS
Навигационный приемникuBlox MAX-M8Q
Количество каналов приемника72
Время выхода на рабочий режимне более 26 секунд При номинальном уровне навигационных сигналов -130dBm
Точность определения координат2,5 метра (CEP) GPS+GLONASS, CEP, 50%, номинальный уровень навигационных сигналов -130dBm
Тип антенныВнешняя (SMA)
Связь
Каналы передачи данных3G UMTS 900, 2100 2G GSM 900, 1800
Количество SIM-держателей3
Стандарты Wi-Fi связи802.11 b/g/n
Поддерживаемые протоколы шифрованияWEP, WPA, WPA2 Personal и Enterprise
Выходная мощность17.0 dBm
Чувствительность-94.7 dBm
Интерфейсы, входы и выходы
RS-4852
CAN (SAE J1939 / FMS)2
RS-2321
1-Wire1
USB 2.01
Дискретный вход по «-»4
Дискретный вход по «+»2
Аналогово-дискретный вход2
Дискретный выход2
Высокоомный вход1
Вход RPM1
Питание и корпус
Напряжение питания10...60 В
Максимальный потребляемый ток320 мА При номинальном напряжении питания 12,0 ± 0,5 В
Температурный диапазон-40...+85 °С
Размеры и масса138 х 67 х 27 мм, 110 г
Защитный корпусIP54 Опционально
Память, срок службы и гарантия
Встроенные датчики3-х осевой акселерометр
Внутренняя памятьFLASH (до 270.000 записей)
Внешняя памятьMicroSD (до 32 Гб)
Внутреннее резервное питаниеЛитий-полимерная АКБ, 3.7 В Емкость 800 мА∙ч или 1800 мА∙ч Встроенная цепь заряда АКБ
Внешнее резервное питаниеСвинцово-кислотная АКБ, 12 В Встроенная цепь заряда АКБ
Средний срок службы10 лет
Гарантия производителя10 лет

Функции

  • Поддержка A-GPS
  • Поддержка D-GPS
  • Поддержка A-GNSS
