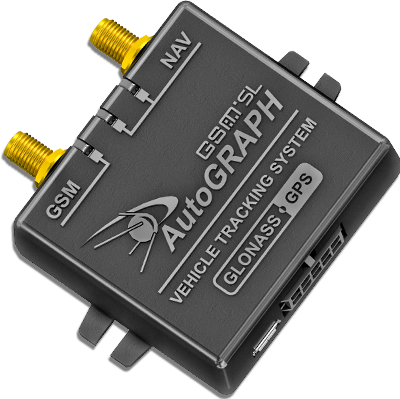

Навигационный контроллер АвтоГРАФ-SL

Модель из архива: страница — для тех, у кого прибор уже установлен. Для новых проектов подберём АвтоГРАФ серии X.

Компактная модель, оснащенная основным набором входных и выходных интерфейсов для решения большинства типовых задач мониторинга транспорта и стационарных объектов.

Связь
GSM (2G)
CAN-шины
1
RS-485
1
Антенны
внешние
Питание
10–60 В
Гарантия
10 лет
Навигационный контроллер АвтоГРАФ-SL

О приборе

Наличие дискретных входов, шин CAN и RS-485 позволяет получать данные со штатных и дополнительных датчиков на транспортных средствах для гибкой организации контроля за их техническим состоянием, режимами работы и условиями эксплуатации.

  • 2 SIM карты
  • Подключение различных датчиков и периферии
  • Компактные размеры

Характеристики

Характеристики: Навигационный контроллер АвтоГРАФ-SL
Навигация
Спутниковые системыGPS + ГЛОНАСС / GALILEO / Beidou / QZSS
Навигационный приемникuBlox MAX-M8Q
Количество каналов приемника72
Время выхода на рабочий режимне более 26 секунд При номинальном уровне навигационных сигналов -130dBm
Точность определения координат2,5 метра (CEP) GPS+GLONASS, CEP, 50%, номинальный уровень навигационных сигналов -130dBm
Тип антенныВнешняя (SMA)
Связь
Каналы передачи данных2G GSM 850, 900, 1800, 1900
Количество SIM-держателей2
Интерфейсы, входы и выходы
RS-4851
CAN (SAE J1939 / FMS)1
USB 2.01
Дискретный вход по «-»1
Дискретный вход по «+»1
Дискретный выход1
Высокоомный вход1
Питание и корпус
Напряжение питания10...60 В
Максимальный потребляемый ток200 мА при номинальном напряжении питания 12,0 ± 0,5 В
Температурный диапазон-40...+85 °С
Размеры и масса65 х 50 х 20 мм, 50 г
Память, срок службы и гарантия
Встроенные датчики3-х осевой акселерометр
Внутренняя памятьFLASH (до 270.000 записей)
Средний срок службы10 лет
Гарантия производителя10 лет

Функции

  • Поддержка A-GPS
  • Поддержка D-GPS
  • Поддержка A-GNSS
  • Удаленное конфигурирование
  • Двусторонняя связь диспетчера с водителем через SMS-сообщения

Поддерживает подключение

  • датчиков уровня топлива
  • дисплея водителя
  • фотокамер
  • считывателя RFID карт
  • топливораздаточного контроллера
  • датчиков температуры
  • датчиков нагрузки на ось
