Навигационный контроллер АвтоГРАФ-GSM-ИНФО 5

Модель из архива: страница — для тех, у кого прибор уже установлен. Для новых проектов подберём АвтоГРАФ серии X.

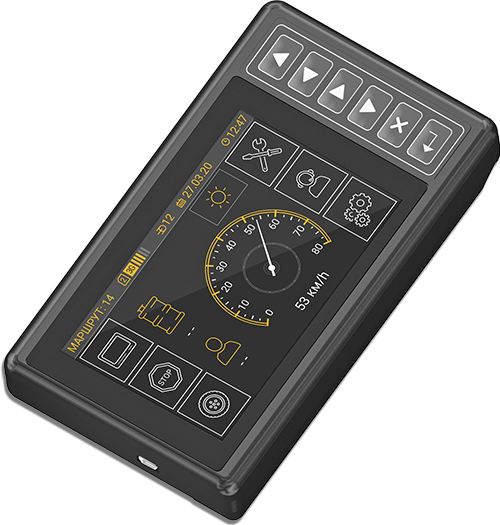

Флагманская модель линейки навигационных контроллеров «АвтоГРАФ» имеет встроенный цветной дисплей и сенсорный экран. Это позволяет выполнять персонализацию терминала и его гибкую настройку под различные задачи.

Связь
LTE (4G)
Wi-Fi
802.11
CAN-шины
2
RS-485
3
Антенны
внешние
Питание
для устройства 10–60 В; для звукового усилителя 10–32 В
Навигационный контроллер АвтоГРАФ-GSM-ИНФО 5

О приборе

На дисплее можно отображать информацию о текущих значениях параметров объекта мониторинга и показаний подключенных к контроллеру датчиков, показывать предупреждения при достижении установленных пороговых значений, выбирать статусы водителя или объекта для передачи в систему диспетчеризации и многое другое.

Большое количество входных и выходных интерфейсов позволит гибко реализовать самый разнообразный функционал. В навигационном контроллере АвтоГРАФ-GSM-ИНФО 5 реализована поддержка передачи данных в сетях 2G / 3G / LTE, а также опционально по Wi-Fi и / или через Ethernet. Эта модель обладает практически безграничными возможностями для мониторинга, управления и автоматизации процессов для коммерческого транспорта и стационарных объектов в любых отраслях.

Для специализированных и отраслевых задач есть уникальная возможность разработки и установки в контроллер различных программных модулей.

  • 2 SIM карты
  • Поддержка 2G / 3G / LTE
  • Встроенный модуль Bluetooth
  • Подключение различных датчиков и периферии
  • Возможность передачи данных через Wi-Fi и Ethernet
  • Возможность установки дополнительных программных модулей

Характеристики

Характеристики: Навигационный контроллер АвтоГРАФ-GSM-ИНФО 5
Навигация
Спутниковые системыГЛОНАСС / GPS / Galileo / BeiDou / QZSS
Навигационный приемникuBlox ZOE-M8Q
Количество каналов приемника72
Время выхода на рабочий режимне более 26 секунд При номинальном уровне навигационных сигналов -130dBm
Точность определения координат2.5 метра GPS+GLONASS, CEP, 50%, номинальный уровень навигационных сигналов -130dBm
Тип антенныВнешняя (SMA)
Связь
Каналы передачи данных4G LTE 700, 800, 900, 1800, 2100, 2600 3G UMTS 900, 1800, 2100 2G GSM 900, 1800
Количество SIM-держателей2
Стандарты Wi-Fi связи802.11 b/g/n Только в модификациях: АвтоГРАФ-GSM-ИНФО 5 WiFi АвтоГРАФ-GSM-ИНФО 5 WiFi+Ethernet
Поддерживаемые протоколы шифрованияWEP, WPA, WPA2 Personal и Enterprise Только в модификациях: АвтоГРАФ-GSM-ИНФО 5 WiFi АвтоГРАФ-GSM-ИНФО 5 WiFi+Ethernet
Выходная мощность17.0 dBm Только в модификациях: АвтоГРАФ-GSM-ИНФО 5 WiFi АвтоГРАФ-GSM-ИНФО 5 WiFi+Ethernet
Чувствительность-94.7 dBm Только в модификациях: АвтоГРАФ-GSM-ИНФО 5 WiFi АвтоГРАФ-GSM-ИНФО 5 WiFi+Ethernet
Скорость передачи данныхдо 100 Мбит/с Только в модификациях: АвтоГРАФ-GSM-ИНФО 5 Ethernet АвтоГРАФ-GSM-ИНФО 5 WiFi+Ethernet
Интерфейсы, входы и выходы
Тип интерфейса100Base-Tx Только в модификациях: АвтоГРАФ-GSM-ИНФО 5 Ethernet АвтоГРАФ-GSM-ИНФО 5 WiFi+Ethernet
RS-4853
CAN (SAE J1939 / FMS)2
RS-2322
1-Wire1
USB 2.01
Дискретный вход по «-»3
Дискретный вход по «+»1
Аналоговый вход4
Дискретный выход4
Высокоомный вход1
Измерение
Разрешение800 x 480 пикселей
Питание и корпус
Размер диагонали5
Напряжение питаниядля устройства 10...60 В; для звукового усилителя 10...32 В
Максимальный потребляемый токдля устройства 500 мА; для звукового усилителя 5000 мА При номинальном напряжении питания 12,0 ± 0,5 В
Память, срок службы и гарантия
ПортRJ-45 Только в модификациях: АвтоГРАФ-GSM-ИНФО 5 Ethernet АвтоГРАФ-GSM-ИНФО 5 WiFi+Ethernet
Тип дисплеяTFT
Тип сенсораРезистивный
Количество звуковых каналов2
Мощность звуковых каналов30 Вт на канал
Внутренняя памятьFLASH (до 1 000 000 записей)
Внешняя памятьMicroSD (до 32 Гб)
Внутреннее резервное питаниеSuperCap

Функции

  • Поддержка A-GPS
  • Поддержка D-GPS
  • Поддержка A-GNSS
