Навигационный контроллер АвтоГРАФ-GSM

Модель из архива: страница — для тех, у кого прибор уже установлен. Для новых проектов подберём АвтоГРАФ серии X.

Популярная модель, которая появилась первой в линейке навигационных контроллеров «АвтоГРАФ».

Связь
3G
CAN-шины
1
RS-485
2
Антенны
внешние
Питание
10–60 В
Гарантия
10 лет

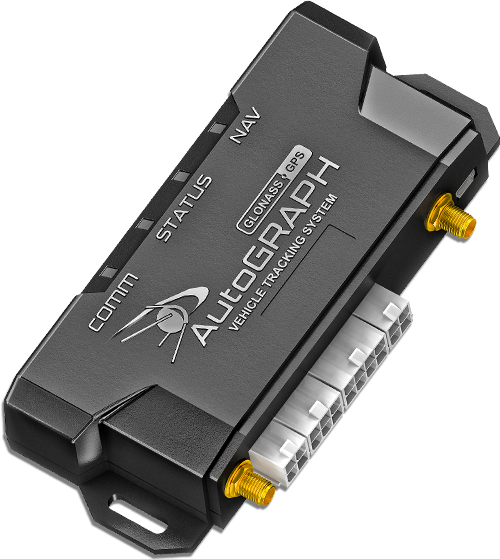

Навигационный контроллер АвтоГРАФ-GSM

О приборе

Широкий набор входных и выходных интерфейсов позволяет не только эффективно решать большинство задач по мониторингу транспорта и стационарных объектов, но также иметь запас для дальнейшего расширения функционала без необходимости замены контроллера.

  • 2 SIM карты
  • Встроенный модуль Bluetooth
  • Подключение различных датчиков и периферии
  • Контроль качества вождения
  • Возможность работы от внутренней и резервной внешней АКБ
  • Подключение SD карты

Характеристики

Характеристики: Навигационный контроллер АвтоГРАФ-GSM
Навигация
Спутниковые системыГЛОНАСС + GPS / GALILEO / Beidou / QZSS
Навигационный приемникuBlox MAX-M8Q
Количество каналов приемника72
Время выхода на рабочий режимне более 26 секунд При номинальном уровне навигационных сигналов -130dBm
Точность определения координат2,5 метра (CEP) GPS+GLONASS, CEP, 50%, номинальный уровень навигационных сигналов -130dBm
Тип антенныВнешняя (SMA)
Связь
Каналы передачи данных3G UMTS 900, 2100 2G GSM 900, 1800
Количество SIM-держателей2
Интерфейсы, входы и выходы
RS-4852
CAN (SAE J1939 / FMS)1
RS-2321
1-Wire1
USB 2.01
Дискретный вход по «-»4
Дискретный вход по «+»2
Аналогово-дискретный вход2
Дискретный выход2
Питание и корпус
Напряжение питания10...60 В
Максимальный потребляемый ток300 мА При номинальном напряжении питания 12,0 ± 0,5 В
Температурный диапазон-40...+85 °С
Размеры и масса138 х 67 х 27 мм, 110 г
Защитный корпусIP54 Опционально
Память, срок службы и гарантия
Встроенные датчики3-х осевой акселерометр
Внутренняя памятьFLASH (до 270.000 записей)
Внешняя памятьMicroSD (до 32 Гб)
Внутреннее резервное питаниеЛитий-полимерная АКБ, 3.7 В Емкость 800 мА∙ч или 1800 мА∙ч Встроенная цепь заряда АКБ
Внешнее резервное питаниеСвинцово-кислотная АКБ, 12/24 В Встроенная цепь заряда АКБ
Средний срок службы10 лет
Гарантия производителя10 лет

Функции

  • Поддержка A-GPS
  • Поддержка D-GPS
  • Поддержка A-GNSS
  • Bluetooth Low Energy
  • Удаленное конфигурирование

Поддерживает подключение

  • датчиков уровня топлива
  • дисплея водителя
  • фотокамер
  • видеорегистраторов
  • внешнего высокоточного приемника
