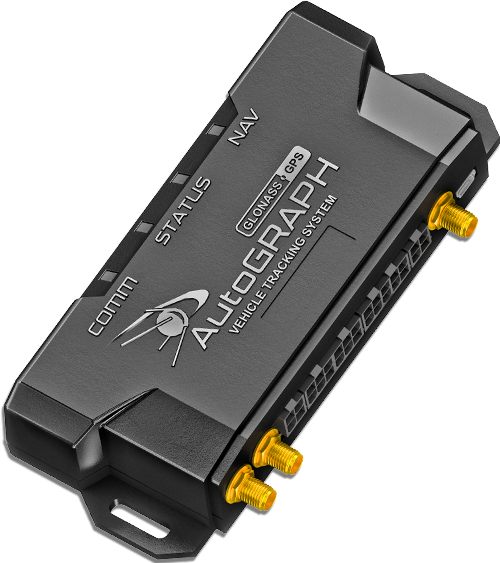

Навигационный контроллер АвтоГРАФ-GSM+ (АСН)
Модель из архива: страница — для тех, у кого прибор уже установлен. Для новых проектов подберём АвтоГРАФ серии X.
АСН «АвтоГРАФ-GSM+» – навигационный контроллер, сертифицированный на соответствие требованиям ТР ТС 018/2011 «О безопасности колесных транспортных средств» в части Аппаратуры Спутниковой Навигации (АСН), согласно Постановлению Правительства №2216 «Правила оснащения транспортных средств категорий М2, М3 и транспортных средств категории N, используемых для перевозки опасных грузов, аппаратурой спутниковой навигации ГЛОНАСС или ГЛОНАСС/GPS».
- Связь
- 3G
- CAN-шины
- 2
- RS-485
- 2
- Антенны
- внешние
- Питание
- 10–60 В
- Гарантия
- 10 лет
О приборе
Это первая и единственная в России модель навигационного АСН-контроллера с возможностью одновременной передачи данных на 2 телематических сервера – по первой USIM-карте на сервер ГАИС «ЭРА-ГЛОНАСС» и по второй SIM-карте на сервер клиента. Это стало возможным, благодаря использованию в схеме каждого навигационного контроллера двух GSM-модемов, работающих независимо друг от друга и, имеющих свои собственные высокочастотные контуры и внешние антенны.
Навигационный контроллер «АвтоГРАФ-GSM+» с функцией АСН – это максимально оптимальный, надежный и безопасный вариант для оснащения транспортных средств категорий М2, М3 и транспортных средств категории N, используемых для перевозки твердых бытовых отходов и мусора (мусоровозы), специальных, опасных, тяжеловесных и крупногабаритных грузов, а также транспортных средств оперативных служб. Реализованные в нем схемотехнические решения и функционал позволяют клиентам одновременно выполнить требования ТР ТС 018/2011 «О безопасности колесных транспортных средств» в части аппаратуры спутниковой навигации и решить полный спектр задач по коммерческому мониторингу транспорта без всяких вынужденных компромиссов и рисков.
- Соответствует постановлению правительства №2216
- Связь с диспетчером
- Одновременная передача данных на сервер ЭРА-ГЛОНАСС и сервер клиента
- Контроль качества вождения
- Подключение SD карты
- Скачивание данных с тахографов
Характеристики
| Навигация | |
|---|---|
| Спутниковые системы | ГЛОНАСС + GPS / GALILEO / Beidou / QZSS |
| Навигационный приемник | uBlox MAX-M8Q |
| Количество каналов приемника | 72 |
| Время выхода на рабочий режим | не более 26 секунд При номинальном уровне навигационных сигналов -130dBm |
| Точность определения координат | 2,5 метра (CEP) GPS+GLONASS, CEP, 50%, номинальный уровень навигационных сигналов -130dBm |
| Тип антенны | Внешняя (SMA) |
| Связь | |
| Каналы передачи данных | 3G UMTS 900, 2100 2G GSM 900, 1800 |
| Количество SIM-держателей | 3 |
| Интерфейсы, входы и выходы | |
| RS-485 | 2 |
| CAN (SAE J1939 / FMS) | 2 |
| RS-232 | 1 |
| 1-Wire | 1 |
| USB 2.0 | 1 |
| Дискретный вход по «-» | 4 |
| Дискретный вход по «+» | 2 |
| Аналогово-дискретный вход | 2 |
| Дискретный выход | 2 |
| Высокоомный вход | 1 |
| Вход RPM | 1 |
| Питание и корпус | |
| Напряжение питания | 10...60 В |
| Максимальный потребляемый ток | 320 мА При номинальном напряжении питания 12,0 ± 0,5 В |
| Температурный диапазон | -40...+85 °С |
| Размеры и масса | 138 х 67 х 27 мм, 110 г |
| Защитный корпус | IP54 Опционально |
| Память, срок службы и гарантия | |
| Встроенные датчики | 3-х осевой акселерометр |
| Внутренняя память | FLASH (до 270.000 записей) |
| Внешняя память | MicroSD (до 32 Гб) |
| Внутреннее резервное питание | Свинцово-кислотная АКБ, 12 В Встроенная цепь заряда АКБ Емкость 800 мА∙ч или 1800 мА∙ч Встроенная цепь заряда АКБ |
| Внешнее резервное питание | Свинцово-кислотная АКБ, 12 В Встроенная цепь заряда АКБ |
| Средний срок службы | 10 лет |
| Гарантия производителя | 10 лет |
Функции
- Поддержка A-GPS
- Поддержка D-GPS
- Поддержка A-GNSS
- Bluetooth Low Energy
- Голосовой интерфейс (GSM) / усилитель громкой связи
- Удаленное конфигурирование
Поддерживает подключение
- датчиков уровня топлива
- дисплея водителя
